KWALIFIKACJA ELM2 - CZERWIEC 2017



PYTANIE NR 4.

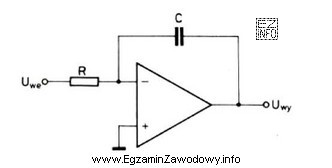

Jaki układ pracy wzmacniacza przedstawiono na schemacie?
Jaki układ pracy wzmacniacza przedstawiono na schemacie?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono wzmacniacz operacyjny z kondensatorem C w pętli sprzężenia zwrotnego i rezystorem R w ścieżce sygnału wejściowego. Taka konfiguracja jest charakterystyczna dla układu całkującego, który integruje sygnał wejściowy w czasie, dając na wyjściu sygnał proporcjonalny do całki sygnału wejściowego.
