KWALIFIKACJA ELM2 - STYCZEŃ 2015



PYTANIE NR 35.

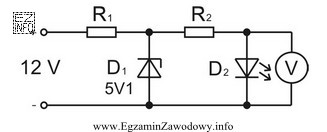

Jakie napięcie wskaże woltomierz, jeżeli uszkodzona (przerwa) jest czerwona dioda LED w układzie przedstawionym na schemacie?
Jakie napięcie wskaże woltomierz, jeżeli uszkodzona (przerwa)
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie mamy źródło napięcia 12 V, rezystory R1 i R2, diodę Zenera D1 o napięciu 5,1 V oraz czerwoną diodę LED D2. Zakładając, że czerwona dioda LED D2 jest uszkodzona (przerwa), prąd płynie tylko przez rezystor R1 i diodę Zenera D1. Dioda Zenera D1 ustala napięcie na poziomie 5,1 V, ponieważ jest to jej napięcie Zenera. Woltomierz podłączony równolegle do diody Zenera D1 wskaże napięcie 5,1 V.
