KWALIFIKACJA ELM6 - STYCZEŃ 2023



PYTANIE NR 25.

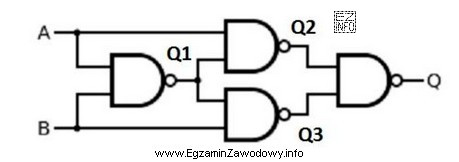

Jakie stany powinny się pojawić na kolejnych wyjściach bramek Q1, Q2, Q3, Q podczas sprawdzania przedstawionego układu po podaniu stanów wysokich na wejścia A i B?
Jakie stany powinny się pojawić na kolejnych wyjściach bramek
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza układu logicznego z podanymi stanami wysokimi na wejściach A i B prowadzi do wniosku, że wyjścia bramek będą miały stany Q1=0 (bramka NAND z dwoma stanami wysokimi na wejściu), Q2=1 (bramka NOR z jednym stanem niskim na wejściu), Q3=1 (bramka AND z jednym stanem wysokim i jednym niskim na wejściu), Q=0 (bramka NOT z jednym stanem wysokim na wejściu).
