KWALIFIKACJA ROL2 - CZERWIEC 2024 (test 2)



PYTANIE NR 6.
Jeżeli w siłowniku hydraulicznym nastąpił przeciek oleju pomiędzy tłoczyskiem a tuleją prowadzącą, wówczas należy wymienić

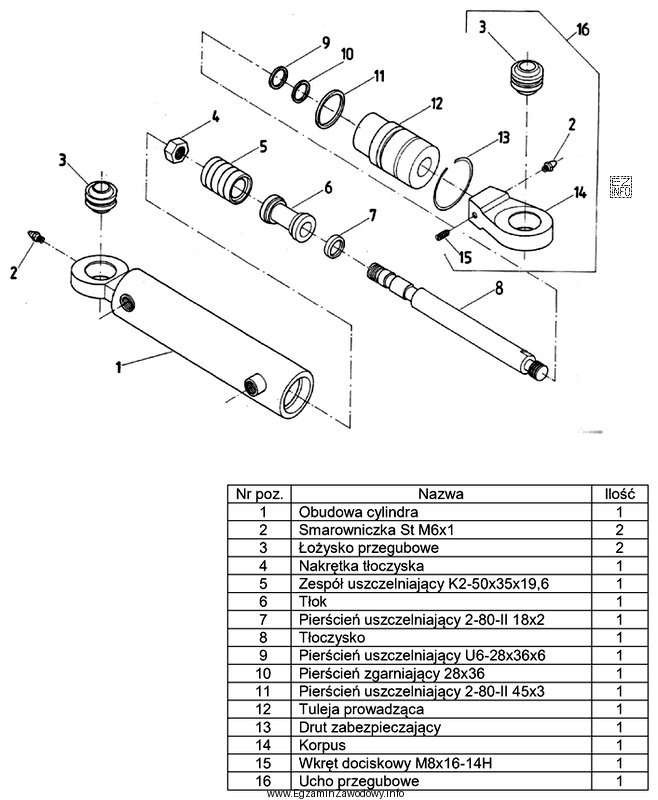

Ilustracja przedstawia schemat budowy siłownika hydraulicznego, który jest elementem egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przeciek oleju pomiędzy tłoczyskiem a tuleją prowadzącą oznacza nieszczelność uszczelnień pracujących na tłoczysku. W takiej sytuacji wymienia się pierścienie/uszczelniacze odpowiedzialne za uszczelnienie ruchome tłoczyska (oraz zwykle element zgarniający), a nie drut zabezpieczający ani uszczelnienia innego węzła siłownika.

Pełne wyjaśnienie:

Jeżeli olej wydostaje się między tłoczyskiem a tuleją prowadzącą, to źródło nieszczelności znajduje się w tzw. węźle tłoczyskowym. W tym miejscu siłownika występuje uszczelnienie ruchome, którego zadaniem jest utrzymanie ciśnienia i zapobieganie wyciekowi podczas wysuwu i wsuwu tłoczyska. Gdy uszczelniacz zużyje się, stwardnieje, zostanie uszkodzony mechanicznie lub gdy pojawią się rysy/korozja na tłoczysku, olej zaczyna przedostawać się na zewnątrz właśnie przy tulei prowadzącej.

Dlatego poprawna jest odpowiedź "pierścienie 9 i 10.", ponieważ (zgodnie z numeracją elementów w typowym rysunku montażowym do tego zadania) odnoszą się one do elementów uszczelniających tłoczysko w tulei prowadzącej. W praktyce serwisowej jest to zestaw uszczelnień tłoczyskowych: uszczelniacz ciśnieniowy oraz często element zgarniający/brudnik, które razem eliminują wyciek i ograniczają wnikanie zanieczyszczeń.

  • Odpowiedź "drut zabezpieczający 13." jest nieadekwatna: element zabezpieczający (np. sprężynujący pierścień/drut) utrzymuje części w położeniu, ale nie odpowiada za szczelność połączenia tłoczysko–tuleja. Jego wymiana nie usuwa przyczyny wycieku oleju.
  • Odpowiedź "zespół uszczelniający 5." może brzmieć wiarygodnie, jednak przy wskazanym miejscu wycieku chodzi o konkretne uszczelnienia pracujące na tłoczysku. "Zespół" o innym numerze może dotyczyć innego węzła (np. tłoka lub połączeń statycznych) i nie musi usuwać wycieku przy tulei prowadzącej.
  • Odpowiedź "pierścienie 7 i 11." jest błędna, bo odnosi się do innych pierścieni w siłowniku (np. prowadzących lub uszczelniających inne miejsce). Przy wycieku przy tulei prowadzącej kluczowe są uszczelnienia tłoczyskowe, a nie dowolne pierścienie z zespołu.

Wskazówka egzaminacyjna: zawsze najpierw lokalizuj miejsce wycieku (tłoczysko, tłok, przyłącza), a dopiero potem dobieraj element do wymiany. Miejsce wycieku w treści pytania jest najważniejszą przesłanką diagnostyczną.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza przeciek oleju przy tłoczysku siłownika hydraulicznego?
Najczęściej oznacza nieszczelność węzła tłoczyskowego, czyli zużycie lub uszkodzenie uszczelnień pracujących na tłoczysku. Olej wydostaje się na zewnątrz w okolicy tulei prowadzącej, bo tam znajduje się uszczelniacz tłoczyska oraz zwykle element zgarniający.
Jakie elementy uszczelniające odpowiadają za szczelność między tłoczyskiem a tuleją prowadzącą?
Za szczelność odpowiadają uszczelnienia tłoczyskowe: uszczelniacz ciśnieniowy (dynamiczny) oraz często zgarniacz/brudnik na zewnątrz. W dokumentacji mogą być opisane jako pierścienie/uszczelniacze tłoczyska. To one zużywają się i powodują wyciek.
Dlaczego drut zabezpieczający nie usuwa wycieku oleju w siłowniku?
Element zabezpieczający utrzymuje części mechanicznie w odpowiednim położeniu (blokuje przed wysunięciem/rozkręceniem), ale nie pełni funkcji uszczelniającej. Wyciek wynika z utraty szczelności na styku ruchomym, więc wymiana zabezpieczenia nie likwiduje drogi ucieczki oleju.
Jak rozpoznać, czy wyciek dotyczy uszczelniacza tłoczyska czy uszczelnień tłoka?
Jeśli olej pojawia się na zewnątrz przy tulei prowadzącej i na powierzchni tłoczyska, problem dotyczy uszczelnień tłoczyska. Uszczelnienia tłoka zwykle powodują spadek siły lub "opadanie" odbiornika bez widocznego wycieku na zewnątrz (przeciek wewnętrzny).
Kiedy wymienia się cały komplet uszczelnień siłownika, a kiedy tylko uszczelnienia tłoczyska?
Gdy siłownik jest już demontowany, często opłaca się wymienić komplet (koszt uszczelnień jest mniejszy niż ponowny demontaż). Jeżeli objaw jest jednoznaczny i siłownik nie ma innych problemów, czasem wymienia się tylko uszczelnienia węzła tłoczyskowego.
Jakie błędy najczęściej popełnia się przy diagnozie wycieku w hydraulice siłowej?
Częsty błąd to mylenie miejsca wycieku: zakłada się "problem w tłoku", mimo że olej wypływa przy tulei prowadzącej. Inny błąd to wybór odpowiedzi sugerowanej nazwą ogólną (np. "zespół uszczelniający") bez powiązania jej z konkretnym węzłem tłoczyskowym.
Czy rysy na tłoczysku mogą powodować wyciek mimo nowych uszczelnień?
Tak. Uszkodzona powierzchnia tłoczyska (rysy, wżery, korozja) niszczy krawędzie uszczelniacza i tworzy kanały przepływu oleju. Wtedy samą wymianą uszczelnień można nie usunąć problemu; konieczna bywa regeneracja lub wymiana tłoczyska.
Jakie są objawy zużytego zgarniacza na tłoczysku siłownika?
Objawem bywa brud i wilgotny film olejowy na tłoczysku, a także szybsze zabrudzanie okolicy głowicy siłownika. Uszkodzony zgarniacz wpuszcza zanieczyszczenia do środka, co przyspiesza zużycie uszczelniacza ciśnieniowego i może zwiększyć ryzyko wycieków.
Jak przygotować się do pytań egzaminacyjnych o uszczelnienia siłowników hydraulicznych?
Ucz się przez objawy: wyciek zewnętrzny przy tłoczysku, przeciek wewnętrzny, opadanie, drgania. Przećwicz rozpoznawanie elementów na schematach: tłoczysko, tuleja prowadząca, tłok, uszczelniacz, zgarniacz, pierścienie prowadzące. To skraca czas na teście.
Jakie czynności bezpieczeństwa są ważne przed demontażem siłownika hydraulicznego w maszynie rolniczej?
Najważniejsze jest zredukowanie ciśnienia w układzie, stabilne podparcie elementów roboczych oraz zabezpieczenie przed przypadkowym ruchem. Trzeba też zadbać o czystość (żeby nie wprowadzić brudu do hydrauliki) i o pojemnik na olej, aby ograniczyć wyciek i zabrudzenie miejsca pracy.
info

To pytanie poprawnie rozwiązuje 54% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że przeciek oleju pomiędzy tłoczyskiem a tuleją prowadzącą oznacza nieszczelność uszczelnień pracujących na tłoczysku.

Materiały:

  • Materiały dydaktyczne z hydrauliki siłowej dla szkół rolniczych (budowa i naprawa siłowników)
  • Katalogi/uszczelnienia hydrauliczne producentów (przegląd uszczelnień tłoczyska i ich funkcji)
  • Instrukcje serwisowe/DTR maszyn rolniczych wykorzystujących siłowniki (procedury wymiany uszczelnień)
