KWALIFIKACJA ELM3 - CZERWIEC 2007

PYTANIE NR 8.
Kolejne kroki programu sterowania zostały napisane w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

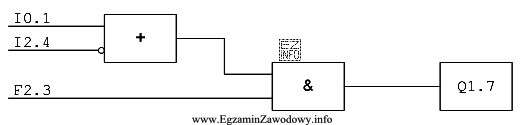

Diagram przedstawiony na zdjęciu składa się z bramek logicznych, co jest charakterystyczne dla języka schematów logicznych (FBD - Function Block Diagram). Widać tutaj bramki logiczne takie jak AND oraz OR, które są podstawowymi elementami w języku schematów logicznych. Język ten jest często używany w automatyce i elektronice do programowania sterowników PLC.
