KWALIFIKACJA ELM3 - WRZESIEŃ 2014



PYTANIE NR 38.

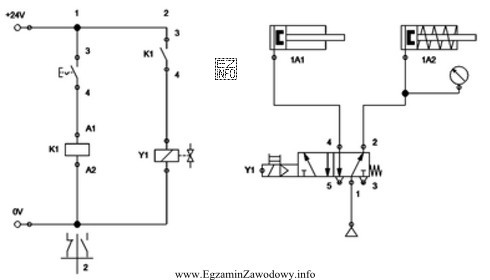

W przedstawionym na rysunku układzie sterowania elektropneumatycznego naciśnięcie przycisku S spowoduje
W przedstawionym na rysunku układzie sterowania elektropneumatycznego naciśnię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Po naciśnięciu przycisku S następuje załączenie cewki przekaźnika K1, co powoduje zamknięcie styków K1 i przepływ prądu do cewki zaworu Y1. Zawór Y1 zmienia pozycję, co skutkuje podaniem ciśnienia powietrza na siłownik 1A1 (wysuw) i jednoczesnym odcięciem ciśnienia z siłownika 1A2 (cofnięcie).
