KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 15.

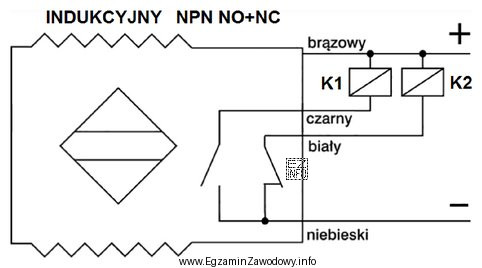

Które kolory przewodów czujnika zbliżeniowego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało załączeniem cewki przekaźnika K1?
Które kolory przewodów czujnika zbliżeniowego należy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu podłączenia czujnika indukcyjnego NPN NO+NC, poprawne kolory przewodów to: czarny (sygnał), brązowy (zasilanie +), niebieski (zasilanie -). Gdy czujnik wykryje element metalowy, przewód czarny przekaże sygnał do cewki przekaźnika K1, co spowoduje jej załączenie.
