KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 10.

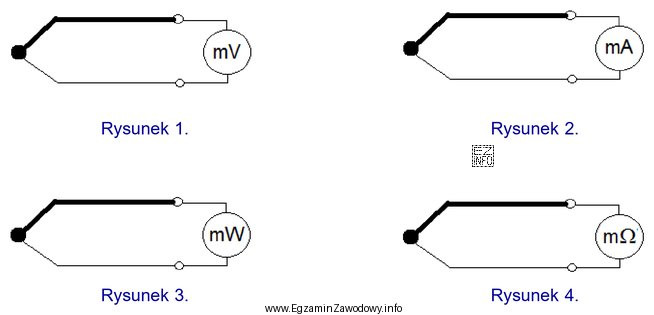

Który rysunek przedstawia układ pomiarowy sygnału wyjściowego termopary?
Ilustracja przedstawia cztery schematy układów pomiarowych, które mogą być używane w kontekście techniki automatyki,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Termopara generuje bardzo małe napięcie (rzędu mV), więc poprawny układ pomiarowy mierzy napięcie różnicowo i zwykle uwzględnia kompensację złącza odniesienia (zimnych końców).
Układy oparte na pomiarze rezystancji lub pętli prądowej nie przedstawiają bezpośredniego pomiaru sygnału wyjściowego termopary.

Pełne wyjaśnienie:

Termopara jest czujnikiem termoelektrycznym: na jej zaciskach pojawia się napięcie zależne od różnicy temperatur między złączem pomiarowym a złączem odniesienia. W praktyce są to bardzo małe wartości (mV), dlatego układ pomiarowy musi być dobrany tak, aby wiarygodnie mierzyć małe napięcia i ograniczać wpływ zakłóceń.

Poprawny tor pomiarowy termopary w automatyce przemysłowej zwykle ma cechy takie jak:

  • pomiar napięciowy (nie pomiar rezystancji),
  • wejście różnicowe lub rozwiązanie minimalizujące błędy wynikające z mas i spadków napięć w przewodach,
  • kompensacja złącza odniesienia (tzw. kompensacja zimnych końców, CJC) – bo wynik zależy od temperatury zacisków odniesienia,
  • często wzmacniacz/instrumentacyjny tor kondycjonowania oraz filtracja, aby poprawić odporność na zakłócenia.

Dlatego schemat uznany za poprawny powinien przedstawiać układ, w którym sygnał z termopary jest traktowany jako źródło napięciowe, a wejście pomiarowe jest przeznaczone do pomiaru takiego sygnału (z uwzględnieniem odniesienia/kompensacji).

Odpowiedzi niepoprawne zwykle odpowiadają typowym pomyłkom:

  • Schematy bazujące na pomiarze rezystancji pasują do czujników rezystancyjnych (np. Pt100/Pt1000), a nie do termopar.
  • Schematy z pętlą 4–20 mA opisują pomiar/przesył sygnału z przetwornika, a nie bezpośredni pomiar napięcia termopary (chyba że rysunek wyraźnie pokazuje przetwornik termoparowy – wtedy nie jest to już "sygnał wyjściowy termopary", tylko sygnał wyjściowy przetwornika).
  • Schematy bez elementu odniesienia/kompensacji mogą wskazywać na niepełny model pomiaru, który w rzeczywistych warunkach daje błąd zależny od temperatury zacisków.

W zadaniach egzaminacyjnych warto zapamiętać: termopara = napięcie w mV + potrzeba odniesienia (CJC). To pomaga szybko odsiać schematy charakterystyczne dla pomiarów rezystancyjnych lub prądowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest termopara i jaki sygnał elektryczny wytwarza?
Termopara to czujnik temperatury wykorzystujący zjawisko Seebecka. Wytwarza napięcie zależne od różnicy temperatur między złączem pomiarowym a złączem odniesienia. Są to zwykle bardzo małe wartości (rzędu mV), dlatego tor pomiarowy musi być przystosowany do pomiaru małych napięć.
Dlaczego w pomiarze termopary potrzebna jest kompensacja zimnych końców?
Termopara mierzy różnicę temperatur, więc wynik zależy też od temperatury zacisków odniesienia. Kompensacja zimnych końców (CJC) polega na pomiarze temperatury w miejscu podłączenia i skorygowaniu wskazania. Bez CJC pojawia się błąd, który zmienia się wraz z temperaturą otoczenia szafy sterowniczej.
Jak odróżnić układ pomiarowy termopary od układu dla Pt100?
Termopara daje sygnał napięciowy (mV), a Pt100 jest czujnikiem rezystancyjnym (wymaga pomiaru rezystancji prądem wzbudzenia, często w układzie 2/3/4-przewodowym). Jeśli na schemacie widać źródło prądowe i pomiar spadku napięcia na rezystorze czujnika, to typowe dla Pt100, nie dla termopary.
Czy termoparę mierzy się wejściem różnicowym czy jednokońcówkowym?
Najczęściej stosuje się pomiar różnicowy, bo sygnały termopary są małe i wrażliwe na zakłócenia oraz różnice potencjałów mas. Wejście różnicowe pomaga ograniczyć błędy od spadków napięć w przewodach i zakłóceń wspólnych. Dokładny sposób zależy od modułu pomiarowego i jego instrukcji.
Jakie błędy połączeń najczęściej psują pomiar z termopary?
Typowe błędy to: zamiana biegunowości przewodów, użycie niewłaściwych przewodów kompensacyjnych, złe lub luźne zaciski, prowadzenie przewodów przy źródłach zakłóceń oraz brak poprawnej kompensacji złącza odniesienia. W efekcie odczyt "pływa" lub ma stałe przesunięcie.
Dlaczego nie podłącza się termopary do wejścia 0–10 V bezpośrednio?
Wejście 0–10 V ma zakres znacznie większy niż sygnał z termopary (mV), więc rozdzielczość i dokładność pomiaru byłyby słabe. Często potrzebny jest wzmacniacz/kondycjoner oraz funkcja CJC. Dlatego stosuje się dedykowane wejścia termoparowe albo przetworniki temperatury.
Kiedy stosuje się przetwornik termopary na 4–20 mA?
Przetwornik stosuje się, gdy trzeba przesłać sygnał na większą odległość lub uodpornić go na zakłócenia. Przetwornik realizuje pomiar termopary, kompensację złącza odniesienia i zamienia wynik na standard przemysłowy (np. 4–20 mA). Wtedy mierzy się już prąd pętli, a nie napięcie termopary.
Jak sprawdzić, czy moduł PLC ma wbudowaną kompensację CJC?
Informacja jest w dokumentacji modułu: szukaj opisów typu "Cold Junction Compensation", "CJC" lub "kompensacja zimnych końców". Często moduł ma wbudowany czujnik temperatury na listwie zaciskowej. Jeśli CJC nie ma, producent podaje wymagany zewnętrzny czujnik/rozwiązanie lub ograniczenia dokładności.
Co oznacza, że termopara ma małą siłę termoelektryczną?
To znaczy, że na jej wyjściu powstaje niewielkie napięcie na jednostkę temperatury. W praktyce są to wartości mV w całym zakresie pracy. Skutkiem jest konieczność stosowania precyzyjnych wejść pomiarowych, dobrego ekranowania, właściwego prowadzenia przewodów oraz filtrowania zakłóceń.
Jak rozwiązywać zadania z rysunkami układów pomiarowych na egzaminie?
Najpierw rozpoznaj, jaka wielkość jest mierzona: napięcie (termopara), rezystancja (Pt100), prąd (4–20 mA). Potem sprawdź, czy schemat ma elementy typowe: wejście różnicowe dla małych sygnałów i CJC dla termopar. Na końcu oceń, czy układ odpowiada temu, co jest "sygnałem wyjściowym" czujnika, a nie przetwornika.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • National Instruments (NI) Documentation: "Thermocouple Fundamentals" / dział o CJC i pomiarze termoparowym, https://www.ni.com/en/support/documentation/supplemental/06/thermocouple-fundamentals.html - dostęp 2026-03-02
  • OMEGA Engineering: "Thermocouples" (zasada działania, kompensacja złącza odniesienia, okablowanie), https://www.omega.com/en-us/resources/thermocouples - dostęp 2026-03-02
  • Fluke: "Thermocouple" / baza wiedzy o termoparach i pomiarach temperatury, https://www.fluke.com/en-us/learn/blog/temperature/thermocouples - dostęp 2026-03-02

Materiały:

  • Podręcznik metrologii przemysłowej (działy: pomiary temperatury, termopary)
  • Instrukcje producentów modułów wejść termoparowych do PLC (sekcje: podłączenie, CJC)
  • Materiały dydaktyczne z automatyki: tory pomiarowe, kondycjonowanie sygnałów analogowych
