KWALIFIKACJA MEC3 - CZERWIEC 2015



PYTANIE NR 39.

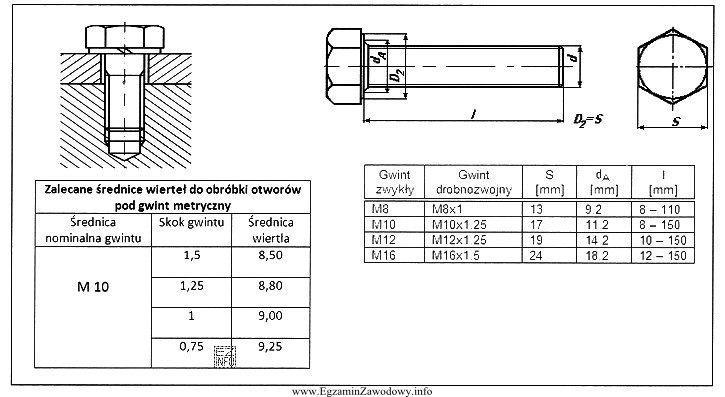

Korzystając z danych przedstawionych na rysunku i w tabelach, do wykonania połączenia gwintowego śrubą M10 x 1,25 o długości 50 mm należy użyć następujących narzędzi:
Korzystając z danych przedstawionych na rysunku i w tabelach,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wykonać połączenie gwintowe śrubą M10 x 1,25 mm, należy użyć wiertła o średnicy 8,8 mm do przygotowania otworu pod gwint, co wynika z tabeli zalecanych średnic wiertła. Klucz płaski o rozmiarze s = 17 mm jest odpowiedni do śruby M10, co jest zgodne z tabelą kluczy płaskich. Wiertło ϕ11 mm jest potrzebne do wykonania otworu pod łeb śruby. Zestaw gwintowników M10 jest wymagany do wykonania gwintu wewnętrznego. Nawiertak jest narzędziem pomocniczym do obróbki otworów pod gwint.
