KWALIFIKACJA BUD8 - CZERWIEC 2015



PYTANIE NR 38.
Korzystając z danych zamieszczonych w ramce, oblicz masę stalowej konstrukcji dachu hali, wykonanej z 4 sztuk wiązarów kratowych, 10 sztuk płatwi oraz elementów usztywniających w postaci stężeń połaciowych.

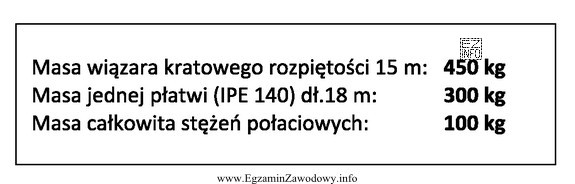

Ilustracja przedstawia tabelę z danymi dotyczącymi masy elementów stalowej konstrukcji dachu hali.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Masa konstrukcji to suma mas wszystkich elementów: masę pojedynczego wiązara, płatwi i stężenia (z ramki) mnoży się przez liczbę sztuk, a następnie dodaje wyniki cząstkowe. Poprawny wynik łączny dla 4 wiązarów, 10 płatwi i stężeń wynosi 4 900 kg.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność wykonania prostego zestawienia ilościowo-masowego elementów konstrukcji stalowej. Aby obliczyć masę całej konstrukcji dachu, należy skorzystać z danych podanych w ramce (zwykle jest to masa jednego wiązara kratowego, masa jednej płatwi oraz łączna masa elementów stężeń albo masa pojedynczego stężenia).

Poprawna metoda postępowania:

  • odczytać z ramki masę pojedynczego wiązara kratowego i pomnożyć ją przez 4 sztuki,
  • odczytać z ramki masę pojedynczej płatwi i pomnożyć ją przez 10 sztuk,
  • odczytać masę elementów usztywniających (stężeń połaciowych) zgodnie z tym, jak podano je w ramce (np. jako masa kompletu lub masa jednego elementu razy liczba sztuk),
  • zsumować wszystkie uzyskane masy cząstkowe, zachowując te same jednostki (najczęściej kg).

Odpowiedź "4 900 kg" jest zgodna z takim schematem obliczeń, tzn. stanowi sumę mas wiązarów, płatwi i stężeń po uwzględnieniu liczby elementów. Pozostałe odpowiedzi są typowymi rezultatami błędów rachunkowych lub błędów w odczycie danych z ramki: mogą wynikać z pominięcia jednego składnika (np. stężeń), niewłaściwego zastosowania mnożnika (np. użycia 10 dla wiązarów zamiast 4), albo z pomylenia masy pojedynczego elementu z masą całkowitą podaną w ramce.

W praktyce zawodowej takie obliczenie jest potrzebne m.in. do planowania dostaw stali, doboru środków transportu oraz organizacji montażu (np. dobór żurawia o odpowiednim udźwigu). Dobrym nawykiem egzaminacyjnym jest zapisanie trzech wierszy obliczeń (wiązary, płatwie, stężenia) i dopiero na końcu wykonanie sumy kontrolnej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak obliczyć masę konstrukcji dachu z wiązarów i płatwi?
Policz masę jako sumę składników: masa wiązarów = masa 1 wiązara × 4, masa płatwi = masa 1 płatwi × 10 oraz dodaj masę stężeń zgodnie z danymi z ramki. Na końcu sprawdź, czy wszystkie wartości są w tych samych jednostkach (np. kg).
Co to są wiązary kratowe w konstrukcji hali?
Wiązar kratowy to element nośny dachu z pasów i krzyżulców tworzących kratownicę. Przenosi obciążenia z pokrycia dachu i płatwi na podpory (np. słupy lub ściany). W obliczeniach masy zwykle liczy się masę jednego wiązara i mnoży przez liczbę sztuk.
Co to są płatwie i jak wpływają na masę dachu hali?
Płatwie to belki podpierające pokrycie dachu i przekazujące obciążenia na wiązary. W zadaniach egzaminacyjnych podaje się masę jednej płatwi (lub masę jednostkową), a masę całkowitą uzyskuje się przez przemnożenie przez liczbę płatwi i dodanie do pozostałych elementów.
Dlaczego w zadaniu trzeba uwzględnić stężenia połaciowe?
Stężenia połaciowe usztywniają konstrukcję dachu i ograniczają jej przemieszczenia. Choć są lżejsze od wiązarów i płatwi, ich masa musi być doliczona, bo zadanie dotyczy całej stalowej konstrukcji. Pominięcie stężeń to jeden z najczęstszych powodów zaniżenia wyniku.
Jakie błędy najczęściej pojawiają się przy obliczaniu masy konstrukcji?
Najczęstsze pomyłki to: pominięcie jednego składnika (np. stężeń), użycie złego mnożnika (np. 10 zamiast 4), błędne przepisanie liczby z ramki oraz mieszanie jednostek (kg i t). Pomaga rozpisanie obliczeń w trzech liniach i wykonanie sumy kontrolnej.
Czy można rozwiązać takie zadanie bez danych z ramki?
Nie, bo kluczowe wartości liczbowe (masa elementów) pochodzą z ramki/ilustracji. Bez nich można jedynie opisać metodę obliczeń, ale nie da się wyznaczyć wyniku liczbowego. Na egzaminie zawsze najpierw upewnij się, że odczytałeś komplet danych: wiązary, płatwie i stężenia.
Jak sprawdzić, czy wynik masy jest realistyczny?
Wykonaj kontrolę: masa całkowita powinna być większa niż masa samych wiązarów oraz większa niż masa samych płatwi, a stężenia zwykle stanowią mniejszy dodatek. Jeśli po doliczeniu kolejnych składników wynik się nie zwiększa albo rośnie zbyt mocno, prawdopodobnie użyto złych mnożników lub jednostek.
Kiedy w praktyce budowy liczy się masę konstrukcji stalowej dachu?
Najczęściej przy planowaniu transportu (nośność auta), doborze żurawia (udźwig i zasięg), organizacji montażu oraz przy zamówieniach materiału. Taka wiedza jest też przydatna przy porównaniu dostawy z dokumentacją (zestawieniem stali) i przy weryfikacji kosztów.
Jak poprawnie zapisać obliczenia, żeby nie zgubić składników?
Stosuj schemat: (1) wiązary: masa × 4, (2) płatwie: masa × 10, (3) stężenia: masa zgodnie z ramką, (4) suma. Obok zapisuj jednostki. Taki układ ogranicza ryzyko pominięcia elementu i ułatwia sprawdzenie rachunków przed wyborem odpowiedzi.
Czy odpowiedzi w kg i w tonach traktuje się tak samo na egzaminie?
Nie. Trzeba zachować spójne jednostki. Jeśli dane są w tonach, a odpowiedzi w kilogramach, musisz przeliczyć (lub odwrotnie). Brak przeliczenia daje wynik różniący się 1000 razy. Zawsze zaznacz w obliczeniach, w jakich jednostkach pracujesz i w jakich podajesz wynik.
info

Około 33% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Eksperci podkreślają: "Masa konstrukcji to suma mas wszystkich elementów: masę pojedynczego wiązara, płatwi i stężenia (z ramki) mnoży się przez liczbę sztuk, a następnie dodaje wyniki cząstkowe."
