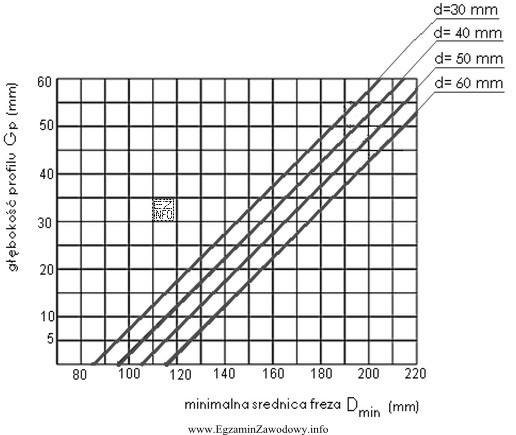

W tego typu zadaniu kluczowa jest umiejętność doboru geometrii narzędzia na podstawie wykresu. Dane wejściowe są podane w treści: średnica otworu mocującego d = 40 mm oraz wymagana głębokość profilu 35 mm. Wykres (załączony do zadania) przedstawia zależność pozwalającą określić minimalną średnicę zewnętrzną freza potrzebną do uzyskania zadanej głębokości profilu przy danym mocowaniu.
Poprawna odpowiedź to "165 mm", ponieważ po odnalezieniu na wykresie wartości odpowiadającej d = 40 mm i głębokości 35 mm, odczytana wartość minimalnej średnicy freza wskazuje właśnie 165 mm. W praktyce oznacza to, że frez o mniejszej średnicy mógłby nie pozwolić na wykonanie profilu o wymaganej głębokości (ograniczenia geometryczne narzędzia), a większa średnica może być dopuszczalna, ale nie jest wartością minimalną.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w kontekście pytania o minimalną średnicę?
- "160 mm" – jest mniejsze od wartości wynikającej z wykresu, więc nie spełnia warunku minimalnego do wykonania profilu o głębokości 35 mm dla d = 40 mm.
- "170 mm" oraz "175 mm" – są większe od wartości minimalnej. Mogą wyglądać "bezpieczniej", ale pytanie wymaga najmniejszej średnicy odczytanej z wykresu, a nie dowolnej większej.
Wskazówka egzaminacyjna: zawsze zwracaj uwagę na słowa typu "minimalną", "maksymalną", "najmniejszą". Przy pracy z wykresem najpierw upewnij się, które oznaczenie dotyczy otworu mocującego (d), a które średnicy narzędzia (D). Unikniesz w ten sposób typowej pomyłki symboli i odczytu złej wielkości.
