KWALIFIKACJA ELM6 - STYCZEŃ 2021



PYTANIE NR 27.

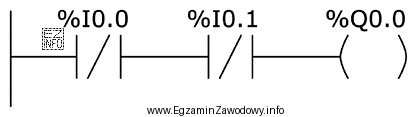

Którą funkcję logiczną realizuje fragment programu przedstawiony na rysunku?
Którą funkcję logiczną realizuje fragment programu przedstawiony na rysunku?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku przedstawiony jest schemat logiczny z dwoma wejściami %I0.0 i %I0.1 oraz jednym wyjściem %Q0.0. Symbole "//" oznaczają wejścia typu "NO" (Normally Open), a symbol "()" oznacza bramkę logiczną "NOR". Bramka "NOR" daje na wyjściu 0 tylko wtedy, gdy wszystkie wejścia są w stanie 1. W każdym innym przypadku na wyjściu bramki "NOR" pojawia się 1. Zatem fragment programu realizuje funkcję logiczną "NOR".
