KWALIFIKACJA ELM6 - STYCZEŃ 2019

PYTANIE NR 33.

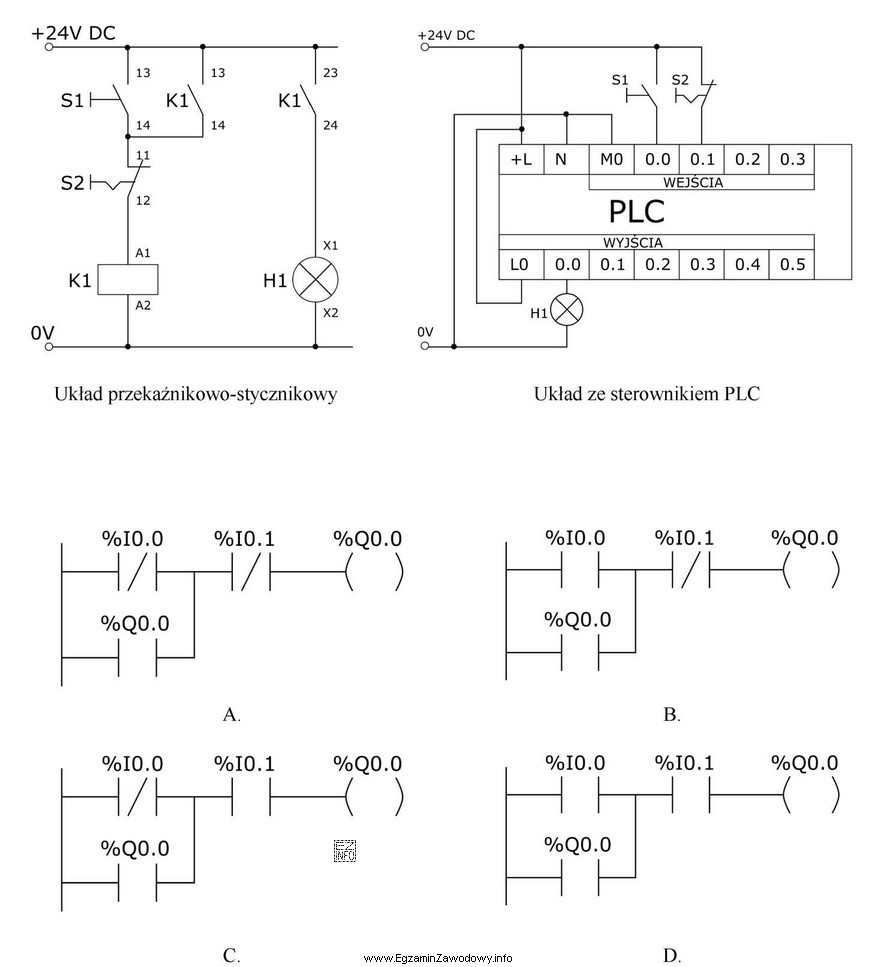

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?
Ilustracja przedstawia dwa schematy elektryczne związane z układami sterowania.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny program LD musi odwzorować klasyczny układ START/STOP z samopodtrzymaniem.
START (NO) daje stan 1 tylko po naciśnięciu. STOP jest fizycznie NC, więc w spoczynku na wejściu jest 1, a po wciśnięciu 0. Aby układ działał jak przekaźnikowy, w LD STOP powinien przewodzić przy 1 (styk NO w programie), a cewka %Q0.0 ma się podtrzymywać własnym stykiem.

Pełne wyjaśnienie:

W układzie przekaźnikowo-stycznikowym typu START/STOP występują trzy kluczowe funkcje: uruchomienie, zatrzymanie oraz samopodtrzymanie (podtrzymanie własne stycznika/wyjścia).

1) Mapowanie sygnałów fizycznych na PLC

  • Przycisk START jest zwykle zwierny (NO). W stanie spoczynku nie przewodzi, więc wejście PLC ma stan 0. Po naciśnięciu przewodzi, więc wejście przyjmuje stan 1.
  • Przycisk STOP jest zwykle rozwierny w sensie funkcji bezpieczeństwa (fizycznie NC): w spoczynku jego styki są zamknięte, a po naciśnięciu – otwarte. To oznacza, że w typowym podłączeniu do PLC: STOP niewciśnięty → wejście ma stan 1, STOP wciśnięty → wejście przechodzi na 0.

2) Typ styku w LD nie musi być "taki sam" jak typ przycisku

W LD styk NO jest "prawdziwy" (zamyka się logicznie), gdy zmienna/wejście ma wartość 1. Styk NC jest "prawdziwy", gdy zmienna/wejście ma wartość 0. Dlatego dla fizycznego STOP (NC) podłączonego do wejścia, które w spoczynku ma 1, aby obwód sterowania był spełniony w spoczynku, w programie wygodnie stosuje się styk NO od tego wejścia. Wciśnięcie STOP powoduje spadek wejścia do 0 i rozłączenie szczebla.

3) Samopodtrzymanie

Samopodtrzymanie realizuje się przez równoległe połączenie (w LD: gałąź równoległa) styku START oraz styku własnego wyjścia (%Q0.0). Dzięki temu po krótkim naciśnięciu START wyjście załącza się i "trzyma" stan, dopóki warunek STOP pozostaje spełniony.

Dlaczego pozostałe programy są błędne?

  • Warianty, które używają dla START styku NC w LD, odwracają logikę uruchamiania (układ byłby "prawdziwy" w spoczynku albo zachowywałby się odwrotnie niż przycisk).
  • Warianty, które używają dla STOP styku NC w LD, często powodują, że układ nie przewodzi w spoczynku (bo wejście STOP ma 1, a styk NC w LD wymaga 0), przez co napęd/wyjście nie da się poprawnie uruchomić lub zachowanie jest nielogiczne.
  • Każdy brak prawidłowej gałęzi samopodtrzymania (%Q0.0 równolegle do START) skutkuje tym, że wyjście działa tylko podczas trzymania przycisku START, a to nie odpowiada układowi przekaźnikowo-stycznikowemu z podtrzymaniem.

Właściwy wybór to taki, który jednocześnie: ma START jako styk NO, ma podtrzymanie przez styk %Q0.0 oraz ma STOP zrealizowany tak, aby w spoczynku przewodził, a po naciśnięciu rozłączał szczebel.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To podstawowy układ sterowania, w którym krótkie naciśnięcie START załącza wyjście, a ono podtrzymuje się własnym stykiem (sprzężeniem zwrotnym) aż do naciśnięcia STOP. STOP przerywa warunek w szczeblu, więc wyjście natychmiast się wyłącza.
Bo w PLC liczy się stan sygnału 0/1 na wejściu. Fizyczny NC w spoczynku zwykle daje na wejściu stan 1, a po naciśnięciu 0. W LD styk NO przewodzi przy 1, a NC przy 0, więc dobór styku zależy od tego, jaki stan ma wejście w danej sytuacji.
Oznacza to, że sygnał z przycisku STOP trafia na wejście sterownika o adresie %I0.1. Program LD odczytuje ten bit i na jego podstawie decyduje, czy szczebel ma być spełniony. Ważne jest, czy w spoczynku %I0.1 ma wartość 1 czy 0.
Samopodtrzymanie w LD zwykle widać jako połączenie równoległe: styk START jest równolegle do styku wyjścia (np. %Q0.0). Gdy wyjście raz się załączy, jego własny styk utrzymuje przepływ logiki nawet po puszczeniu START.
W praktyce przemysłowej często tak, bo NC ułatwia wykrycie uszkodzeń (np. przerwanego przewodu) jako stan "STOP". Jednak sposób zapisu w LD może być różny: ważne, aby naciśnięcie STOP powodowało rozłączenie warunku i wyłączenie wyjścia, niezależnie od symbolu styku.
Dla START (NO): spoczynek zwykle daje 0, naciśnięcie daje 1. Dla STOP (NC): spoczynek zwykle daje 1, naciśnięcie daje 0. To właśnie ta różnica powoduje, że w LD dobór NO/NC dla STOP trzeba oprzeć na analizie stanów 0/1, a nie na nazwie "NC".
Najczęstszy błąd to mechaniczne dopasowanie symboli: "STOP jest NC, więc w LD też NC". Wtedy szczebel bywa fałszywy w spoczynku, a układ nie startuje lub działa odwrotnie. Drugi błąd to brak poprawnej gałęzi samopodtrzymania, przez co wyjście działa tylko przy trzymaniu START.
Układ ma umożliwiać start maszyny, gdy STOP nie jest wciśnięty. To oznacza, że warunek STOP w programie musi być spełniony w stanie spoczynkowym (wejście typowo = 1). Dopiero wciśnięcie STOP ma przerwać warunek i wyłączyć wyjście.
W wielu zadaniach tak: wyjście %Q0.0 może sterować lampką sygnalizującą "praca/załączone". W układzie przekaźnikowym lampka bywa sterowana stykiem pomocniczym stycznika. W PLC analogicznie najprościej powiązać lampkę z tym samym bitem wyjściowym, który realizuje stan pracy.
Ćwicz analizę stanów: wypisz, jakie wartości 0/1 mają wejścia w spoczynku i po naciśnięciu przycisków. Następnie sprawdź, czy szczebel w LD przewodzi w spoczynku i czy START uruchamia, a STOP zatrzymuje. Na koniec upewnij się, że jest samopodtrzymanie przez styk wyjścia.
info

To pytanie poprawnie rozwiązuje 38% zdających egzamin. bardzo trudne

Specjaliści zwracają uwagę: "Poprawny program LD musi odwzorować klasyczny układ START/STOP z samopodtrzymaniem.START (NO) daje stan 1 tylko po naciśnięciu."

Źródła:

  • IEC 61131-3:2013, Programmable controllers – Part 3: Programming languages (Ladder Diagram/LD – zasady interpretacji styków i cewek)

Materiały:

  • Materiały dydaktyczne z podstaw PLC i języka LD (drabinkowego) używane w kształceniu mechatronicznym
  • Dokumentacja środowiska PLC używanego w szkole (opis styków NO/NC w LD i adresowania %I/%Q)
  • Zadania praktyczne: implementacja układu START/STOP z samopodtrzymaniem w LD i test na stanowisku
