Wyjaśnienie poprawnej odpowiedzi:

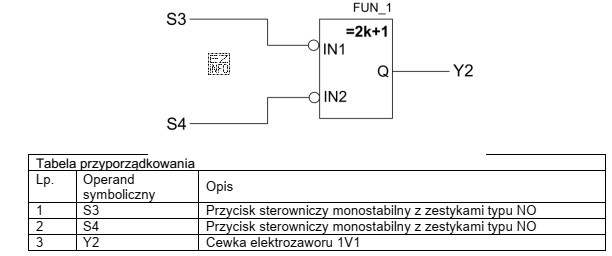

Na podstawie przedstawionego schematu w języku FBD (Function Block Diagram) można zauważyć, że mamy do czynienia z funkcją logiczną, gdzie dwa wejścia (IN1 i IN2) są połączone do bloku funkcji logicznej oznaczonego jako "FUN_1". Wejścia te są sterowane przez przyciski S3 i S4, które są typu NO (Normally Open - normalnie otwarte). Blok funkcji logicznej ma symbol równości "2*k+1", który nie jest standardowym oznaczeniem funkcji logicznych i może wprowadzać w błąd. Jednakże, w kontekście dostępnych odpowiedzi i typowych funkcji logicznych, można przypuszczać, że chodzi o funkcję XOR (eXclusive OR - alternatywa wykluczająca), ponieważ XOR daje na wyjściu stan wysoki (1) tylko wtedy, gdy na wejściach są różne stany, co jest zgodne z działaniem przycisków NO, które zmieniają stan tylko gdy są naciśnięte.
