KWALIFIKACJA BUD18 - STYCZEŃ 2020 (test 2)

PYTANIE NR 2.

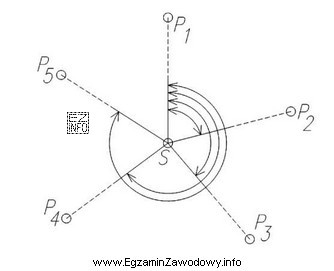

Którą metodę pomiaru kąta poziomego zobrazowano na zamieszczonym szkicu?
Ilustracja przedstawia schematyczny rysunek związany z pomiarem kątów poziomych, co jest istotne w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda kierunkowa polega na wyznaczaniu kąta jako różnicy dwóch odczytanych kierunków na limbusie (na dwa cele), zwykle w ramach serii obserwacyjnej. W odróżnieniu od metody repetycyjnej nie sumuje się kolejnych przyłożeń kąta w celu jego "powiększenia", tylko porównuje kierunki.

Pełne wyjaśnienie:

W geodezji kąt poziomy wyznacza się na podstawie obserwacji kierunków na limbusie instrumentu (np. teodolitu). Metoda kierunkowa polega na tym, że na danym stanowisku wykonuje się odczyt kierunku na cel pierwszy, następnie na cel drugi (i ewentualnie wraca w kolejnych celowaniach w ramach serii), a sam kąt oblicza się jako różnicę kierunków na oba cele. Charakterystyczne jest więc operowanie kierunkami i ich różnicami, a nie "dokładanie" kolejnych przyłożeń tego samego kąta.

Odpowiedź "Kierunkową." jest właściwa, gdy szkic pokazuje schemat celowań/odczytów typowy dla pracy na kierunkach (np. dwa cele i wskazanie odczytów kierunków lub przebiegu serii). Taki zapis odpowiada praktyce, w której obserwacje porządkuje się w serie, a wynik kąta otrzymuje się z różnic odczytów.

  • "Repetycyjną." jest błędne, jeśli na szkicu nie ma idei powtarzania i sumowania tego samego kąta (kolejne przyłożenia z przesuwaniem zera/limbusu w celu zwiększenia dokładności średniej).
  • "Sektorową." może kusić, gdy na rysunku widać "wycinek", ale w praktyce o metodzie decyduje procedura obserwacyjna (co i jak jest odczytywane), a nie sam kształt szkicu.
  • "Zwykłą." bywa używane potocznie na określenie jednorazowego pomiaru między dwoma kierunkami, jednak w zadaniach egzaminacyjnych rozstrzyga się to przez konkretną metodę obserwacji; jeśli pokazano pracę na kierunkach (różnice odczytów), nie jest to właściwa etykieta.

Wskazówka egzaminacyjna: rozpoznając metodę ze szkicu, szukaj elementu procedury: czy jest różnica dwóch kierunków (kierunkowa), czy wielokrotne dokładanie kąta (repetycyjna), oraz czy pokazano serię/układ celowań i odczytów, a nie tylko dwa promienie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To sposób wyznaczania kąta jako różnicy dwóch kierunków odczytanych na limbusie instrumentu (na dwa cele). W praktyce wykonuje się serię celowań i odczytów kierunków, a kąt oblicza się z różnic, często uśredniając wyniki z serii.
Szukaj schematu pokazującego odczyty kierunków na dwa cele oraz fakt, że wynik powstaje z ich różnicy. Jeśli szkic sugeruje serię celowań na różne punkty bez "dokładania" tego samego kąta, to typowe dla metody kierunkowej.
W repetycji ideą jest wielokrotne przyłożenie tego samego kąta i sumowanie przyrostów, aby zmniejszyć wpływ błędów odczytu. Dopiero na końcu dzieli się sumę przez liczbę powtórzeń. To inna procedura niż jednorazowa różnica kierunków.
Stosuje się ją m.in. w pomiarach sytuacyjnych i realizacyjnych, w ciągach pomiarowych oraz wszędzie tam, gdzie wygodnie obserwować wiele kierunków z jednego stanowiska. Ułatwia organizację obserwacji w serie i kontrolę spójności wyników.
Często wykonuje się obserwacje w dwóch położeniach lunety (dla redukcji części błędów instrumentalnych), ale samo pojęcie metody kierunkowej odnosi się do pracy na kierunkach i różnic odczytów. Wymóg dwóch położeń zależy od instrukcji ćwiczenia i wymaganej dokładności.
Kierunek to odczyt na podziałce poziomej (limbusie) odpowiadający ustawieniu lunety na dany cel. Nie jest to jeszcze kąt między dwoma celami. Kąt otrzymuje się dopiero jako różnicę kierunków na dwa punkty (z uwzględnieniem pełnego obrotu 360°).
Najczęstsze są: mylenie nazw (np. "kierunkowa" vs "repetycyjna"), ignorowanie sekwencji odczytów i opieranie się tylko na wyglądzie szkicu oraz brak rozróżnienia, czy procedura polega na różnicy kierunków, czy na powtarzaniu i sumowaniu przyłożeń kąta.
W zadaniach egzaminacyjnych liczy się terminologia używana w nauczaniu geodezji. "Zwykła" bywa określeniem potocznym dla pojedynczego pomiaru, ale gdy wśród odpowiedzi występują nazwy metod (kierunkowa, repetycyjna), zwykle oczekuje się rozpoznania konkretnej procedury obserwacyjnej.
Repetycję wybiera się wtedy, gdy chce się zwiększyć dokładność wyznaczenia jednego kąta przez jego wielokrotne przyłożenie (uśrednienie błędów odczytu). Metoda kierunkowa jest wygodna, gdy z jednego stanowiska obserwuje się kilka celów i wyznacza wiele kątów.
Ćwicz rozpoznawanie procedury po schemacie: różnica kierunków (kierunkowa) vs powtarzanie i sumowanie przyłożeń (repetycyjna). Pracuj na przykładowych dziennikach obserwacji i szkicach stanowisk. Zapamiętaj też, co jest odczytem "kierunku", a co wynikiem "kąta".
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Metoda kierunkowa polega na wyznaczaniu kąta jako różnicy dwóch odczytanych kierunków na limbusie (na dwa cele), zwykle w ramach serii obserwacyjnej."

Materiały:

  • Instrukcje/opracowania szkolne dotyczące pomiaru kątów teodolitem (seria kierunków, zapis obserwacji)
  • Materiały dydaktyczne z pracowni geodezyjnej: dzienniki pomiarowe i przykładowe szkice stanowisk
  • Dokumentacje techniczno-ruchowe (DTR) teodolitów/tachimetrów: opis odczytu kierunków i pracy na limbusie
