KWALIFIKACJA ELM6 - CZERWIEC 2017 (test 2)



PYTANIE NR 1.

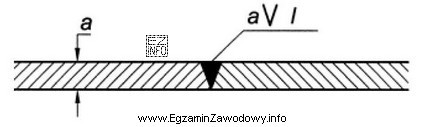

Którą spoinę przedstawiono na rysunku?
Ilustracja przedstawia przekrój przez spoinę czołową typu V, co jest związane z egzaminem zawodowym dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spoina czołowa typu V ma przygotowanie krawędzi w postaci dwóch ukosowań tworzących symetryczny rowek w kształcie litery V. Spoina pachwinowa występuje w złączach narożnych/teowych, brzegowa łączy krawędzie blach, a 1/2V ma ukosowanie tylko z jednej strony.

Pełne wyjaśnienie:

W spawalnictwie rozpoznanie rodzaju spoiny na rysunku opiera się przede wszystkim na geometrii złącza oraz na tym, jak przygotowano krawędzie elementów do spawania. Odpowiedź "Czołową typu V." jest właściwa wtedy, gdy na przekroju widać dwa elementy łączone czołowo, a ich krawędzie są ukosowane z obu stron tak, że po zestawieniu tworzą rowek w kształcie litery V (symetryczny względem osi złącza).

Dlaczego pozostałe odpowiedzi nie pasują do takiej geometrii:

  • "Pachwinową." – spoina pachwinowa jest typowa dla złączy, w których elementy tworzą kąt (np. złącze narożne) albo układ litery T. Na rysunku takiej spoiny kluczowa jest charakterystyczna "trójkątna" geometria w narożu, a nie rowek przygotowany w środku złącza czołowego.
  • "Brzegową." – spoina brzegowa dotyczy łączenia brzegów (krawędzi) blach, zwykle ułożonych równolegle lub z niewielkim odstępem. W takim przypadku nie identyfikuje się rowka V typowego dla złączy czołowych z ukosowaniem, lecz połączenie wykonywane na brzegach elementów.
  • "Czołową typu 1/2V." – to nadal spoina czołowa, ale asymetryczna: ukosowanie występuje tylko na jednej krawędzi (jedna strona jest ukosowana, druga pozostaje prosta). Jeśli rysunek przedstawia rowek V, to powinny być widoczne dwa ukosy tworzące pełne "V", a nie pojedynczy skos.

Wskazówka egzaminacyjna: najpierw ustal, czy rysunek pokazuje złącze czołowe (elementy "na przedłużeniu"), czy narożne/teowe (wtedy częściej pojawia się pachwina). Następnie sprawdź, czy ukosowanie jest z jednej czy z dwóch stron – to najszybciej rozróżnia "1/2V" od "V".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest spoina czołowa typu V?
Spoina czołowa typu V to spoina wykonywana w złączu czołowym, w którym krawędzie obu elementów są ukosowane tak, że tworzą rowek w kształcie litery V. Taka geometria ułatwia przetop i wypełnienie spoiną, szczególnie przy większych grubościach materiału.
Jak odróżnić spoinę typu V od 1/2V na rysunku?
Kluczowa jest symetria przygotowania krawędzi. Dla typu V widać dwa ukosy (po jednym na każdej krawędzi), które razem tworzą "V". Dla 1/2V ukos jest tylko po jednej stronie, a druga krawędź pozostaje prosta, więc rowek jest niesymetryczny.
Dlaczego spoina pachwinowa nie jest spoiną czołową?
Spoina pachwinowa dotyczy połączeń narożnych lub teowych, gdzie elementy tworzą kąt. Jej przekrój ma typowo kształt zbliżony do trójkąta w narożu. Spoina czołowa łączy elementy ustawione "na przedłużeniu" i często wymaga rowka (np. V) w osi złącza.
Kiedy stosuje się złącze z ukosowaniem typu V?
Ukosowanie typu V stosuje się, gdy trzeba zapewnić odpowiedni przetop i miejsce na materiał spoiny, zwłaszcza przy większej grubości elementów. W praktyce warsztatowej wybór zależy od grubości, dostępu do spawania, wymaganej jakości oraz technologii (np. spawanie jednostronne/dwustronne).
Co oznacza określenie "spoina brzegowa"?
Spoina brzegowa to spoina wykonywana na brzegach (krawędziach) elementów, zwykle blach. Nie jest to typowy przypadek złącza czołowego z rowkiem w środku połączenia. Na rysunku rozpoznaje się ją po tym, że połączenie jest realizowane na krawędziach, a nie w osi złącza.
Jakie cechy rysunku technicznego pomagają rozpoznać typ spoiny?
Najbardziej pomagają: układ elementów (czołowo czy pod kątem), kształt rowka (V, 1/2V, U, X), informacja o symetrii ukosowania oraz sposób przedstawienia przekroju. W zadaniach egzaminacyjnych często wystarcza analiza samej geometrii krawędzi.
Czy spoina typu V zawsze oznacza spawanie z obu stron?
Nie zawsze. "Typ V" opisuje głównie kształt przygotowania krawędzi (rowek V). Spawanie może być wykonane jednostronnie lub dwustronnie zależnie od dostępu, wymagań i technologii. Na rysunku lub w oznaczeniach spawalniczych zwykle doprecyzowuje się stronę wykonania spoiny.
Jakie są najczęstsze błędy przy rozpoznawaniu spoin na egzaminie?
Najczęściej myli się: V z 1/2V (brak sprawdzenia, czy są dwa ukosy), spoinę czołową z pachwinową (nieustalenie, czy elementy tworzą naroże), oraz brzegową z czołową (nieuwzględnienie, że brzegowa dotyczy krawędzi blach). Pomaga szybka analiza: "układ + symetria + rowek".
Jak przygotować się do pytań o spoiny w ELM.3?
Najlepiej przerobić zestaw typowych przekrojów złączy: czołowe (I, V, 1/2V, X), pachwinowe i brzegowe. Ćwicz rozpoznawanie po 2–3 cechach (np. symetria ukosu). Dodatkowo warto znać podstawowe zasady przygotowania krawędzi i czytania rysunku technicznego.
Jakie pojęcia warto powtórzyć razem ze spoiną typu V?
Warto powtórzyć: "złącze czołowe", "ukosowanie", "grań", "przetop", "licowanie", "spoina pachwinowa", "spoina brzegowa" oraz różnice między przygotowaniem krawędzi jednostronnym i dwustronnym. Te pojęcia często pojawiają się w opisach rysunków i w pytaniach praktycznych.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Spoina czołowa typu V ma przygotowanie krawędzi w postaci dwóch ukosowań tworzących symetryczny rowek w kształcie litery V."

Źródła:

  • PN-EN ISO 9692-1:2014 (lub nowsza): Przygotowanie złączy do spawania — Część 1: Stale — rozdziały dot. rodzajów ukosowania i rowków (V, 1/2V).
  • PN-EN ISO 2553:2019 (lub nowsza): Spawanie i procesy pokrewne — Symboliczne przedstawianie na rysunkach — część dot. oznaczeń i rozróżniania rodzajów spoin.

Materiały:

  • Podręczniki i skrypty z podstaw spawalnictwa dla szkół technicznych
  • Normy dotyczące symboliki spawalniczej i przygotowania złączy (do nauki nazewnictwa i geometrii)
  • Atlas/kompendium przekrojów złączy spawanych (rysunki V, 1/2V, U, X, pachwinowe, brzegowe)
