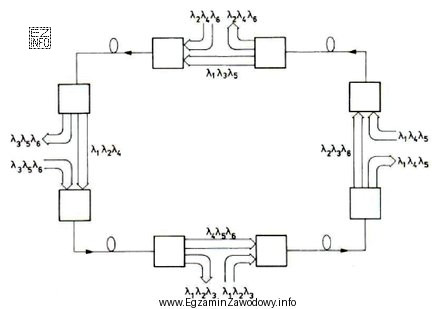

W zadaniach rozpoznawania topologii najpewniejszą metodą jest sprawdzenie kształtu połączeń między węzłami na schemacie: czy istnieje hierarchia, czy jest jedno centrum, czy łącza tworzą jedną linię, czy też pętlę.
"Drzewa." to topologia o strukturze rozgałęzionej i zwykle hierarchicznej. Charakterystyczne jest to, że od węzła (lub węzłów) wyższego poziomu odchodzą gałęzie do kolejnych węzłów, a część elementów działa jako punkty pośrednie. W efekcie powstaje układ przypominający konary i gałęzie: jeden fragment sieci może rozdzielać ruch na kilka podgałęzi.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Gwiazdy." oznaczają układ z jednym węzłem centralnym, do którego bezpośrednio podłączone są pozostałe węzły. Jeśli na rysunku widać węzły pośrednie i wielopoziomowe rozgałęzienia, nie jest to typowa gwiazda.
- "Łańcucha." (daisy chain) to pojedyncza sekwencja: węzły łączą się kolejno jeden po drugim, tworząc jedną ścieżkę bez rozgałęzień. Każde wyraźne rozgałęzienie przeczy tej topologii.
- "Pierścienia." wymaga domknięcia połączeń w pętlę: z każdego węzła można iść w dwóch kierunkach i wrócić do punktu startu. Jeśli schemat nie pokazuje zamkniętego obwodu, nie należy wybierać pierścienia.
Wskazówka egzaminacyjna: najpierw poszukaj cechy rozstrzygającej: pętla (pierścień), jedno centrum (gwiazda), jedna linia (łańcuch), hierarchiczne rozgałęzienia (drzewo). Dopiero potem dopasuj nazwę do rysunku.
