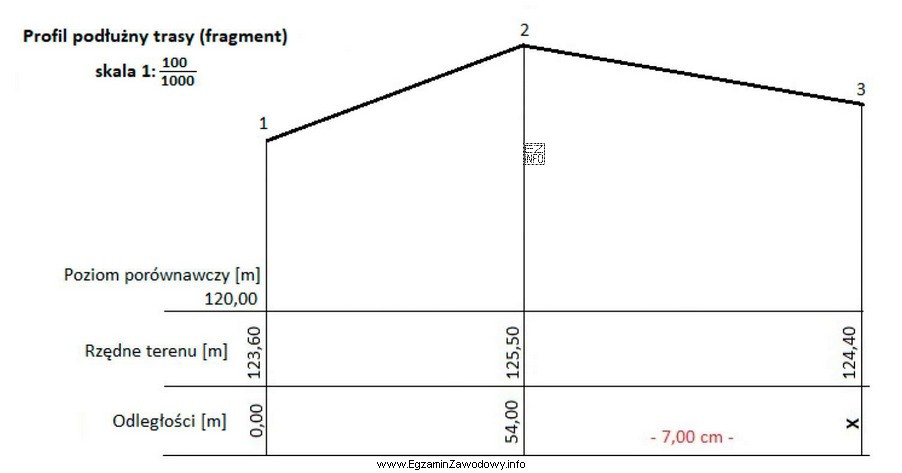

Na profilu podłużnym (i ogólnie na dokumentacji geodezyjnej) wartości odległości w tabeli/opisie profilu nie przepisuje się wprost z linijki. Najpierw wykonuje się pomiar na rysunku (tu: 7 cm między punktami 2 i 3), a następnie przelicza na odległość w terenie według skali poziomej zastosowanej na profilu.
W tym zadaniu, po zastosowaniu skali z rysunku, odcinek 7 cm odpowiada odległości 124,00 m. Dlatego w miejscu oznaczonym X należy wpisać właśnie 124,00 (z zachowaniem podanej w odpowiedziach dokładności do 0,01).
Dlaczego pozostałe odpowiedzi są błędne?
- 70,00 to typowy wynik przy myleniu skali (np. przyjęcie, że 1 cm odpowiada 10 m) albo przy zbyt małym przeliczniku.
- 700,00 sugeruje przeliczenie rzędu wielkości "x100" (np. 1 cm = 100 m) bez weryfikacji, czy pasuje do skali profilu.
- 754,00 wygląda jak wynik powstały z dodawania/łączenia różnych odczytów (np. zsumowanie kilku odcinków lub błędny odczyt kilometrażu), a nie z prostego przeliczenia jednego odcinka 2–3.
Wskazówka egzaminacyjna: po obliczeniu zawsze sprawdź rząd wielkości. Jeśli kilka centymetrów na profilu dawałoby setki metrów lub tylko kilka metrów, porównaj to ze skalą rysunku i upewnij się, że przeliczasz centymetry na metry poprawnym współczynnikiem.
