KWALIFIKACJA MEP2 - STYCZEŃ 2016

PYTANIE NR 11.
Którą własność szkła optycznego można wyznaczyć za pomocą przyrządu optycznego, którego schemat optyczny pokazano na rysunku?

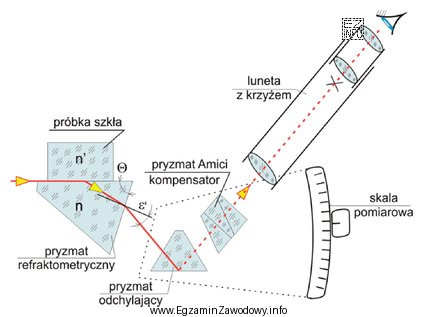

Ilustracja przedstawia schemat optyczny przyrządu do pomiaru współczynnika załamania szkła optycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współczynnik załamania szkła wyznacza się przyrządami wykorzystującymi zjawisko załamania na granicy ośrodków (np. układ pryzmat–próbka) i obserwację położenia granicy światło–cień lub obrazu. Wady typu pęcherzyki i smugi ocenia się głównie metodami inspekcyjnymi, a dyspersja wymaga innego pomiaru zależności od długości fali.

Pełne wyjaśnienie:

Parametry szkła optycznego dzielą się na właściwości materiałowe (liczbowe, wynikające z oddziaływania światła z ośrodkiem) oraz wady/niejednorodności (jakościowe cechy wykonania i struktury materiału).

Współczynnik załamania jest typową właściwością materiałową szkła. Wyznacza się go przyrządami, które wykorzystują prawo załamania: promień światła zmienia kierunek na granicy ośrodków, a z geometrii układu (kąt, położenie granicy jasności, warunek całkowitego wewnętrznego odbicia w odpowiedniej konfiguracji) można otrzymać wartość n. Dlatego w zadaniach z rozpoznawaniem schematu przyrządu optycznego poprawnym parametrem bywa właśnie współczynnik załamania.

Odpowiedź "Pęcherzykowatość" dotyczy defektów w objętości szkła (pęcherzyki gazu). Tę cechę ocenia się głównie przez oględziny w odpowiednim oświetleniu, ewentualnie z użyciem lupy/mikroskopu lub metod inspekcyjnych, a nie przez schemat typowego układu do pomiaru n.

Odpowiedź "Smużystość" odnosi się do smug/niejednorodności (np. prążków wynikających z lokalnych zmian struktury), które wpływają na jakość obrazu. To również jest zwykle oceniane metodami kontroli jakości (obserwacja w polu widzenia, porównania, testy jednorodności), a nie jako bezpośredni wynik pojedynczego pomiaru współczynnika.

Odpowiedź "Współczynnik dyspersji" jest parametrem materiałowym, ale wymaga rozpatrywania zależności własności optycznych od długości fali (barwy). Sam układ typowy dla wyznaczania współczynnika załamania w jednej ustalonej długości fali nie musi wystarczać do wyznaczenia dyspersji; do tego potrzebne są pomiary w co najmniej dwóch długościach fali lub specjalna procedura. To częsta pułapka: dyspersja "brzmi optycznie", ale nie jest tym samym co pojedynczy pomiar n.

Wskazówka egzaminacyjna: gdy w odpowiedziach mieszają się wady szkła (pęcherzyki, smugi) i parametry liczbowe (n, dyspersja), a pytanie odwołuje się do schematu przyrządu, najczęściej chodzi o parametr liczbowy wyznaczany z praw optyki geometrycznej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Współczynnik załamania (n) opisuje, jak silnie szkło "zgina" promień światła na granicy ośrodków oraz jak zmienia się prędkość fali świetlnej w materiale. To jedna z podstawowych wielkości używanych do doboru szkła do soczewek, pryzmatów i innych elementów optycznych.
Najczęściej spotkasz przyrządy wykorzystujące zjawisko załamania i obserwację położenia obrazu lub granicy światło–cień (np. refraktometry w różnych odmianach). W praktyce szkolnej ważne jest rozpoznanie, że układ z pryzmatem i kontrolowaną geometrią pomiaru służy do wyznaczania n.
Pęcherzykowatość to wada strukturalna (pęcherzyki) widoczna jako defekt materiału. Zwykle ocenia się ją metodami inspekcyjnymi: oględzinami w odpowiednim oświetleniu, porównaniem z wzorcem lub obserwacją przez przyrządy powiększające. Układ do wyznaczania n nie jest do tego zoptymalizowany.
Smużystość oznacza obecność smug lub niejednorodności w szkle, które mogą pogarszać jakość obrazu. W praktyce rozpoznaje się ją przez obserwację próbki w odpowiednim oświetleniu i geometrii (np. na tle kontrastowego pola), czasem z użyciem metod kontroli jednorodności. To inny typ oceny niż pomiar parametru n.
Dyspersja opisuje, jak zmienia się załamanie światła w zależności od długości fali (barwy). Współczynnik załamania to wartość n dla danej długości fali i warunków pomiaru. W zadaniach egzaminacyjnych dyspersja zwykle wymaga informacji o co najmniej dwóch barwach albo o pomiarach dla różnych długości fali.
Gdy dobierasz materiał na soczewkę lub element układu optycznego, współczynnik załamania wpływa na ogniskową, moce optyczne i korekcję aberracji. Jest też kluczowy przy weryfikacji, czy dostarczone szkło jest zgodne z dokumentacją techniczną (np. przy naprawie lub wymianie elementu).
Częsty błąd to mieszanie parametrów liczbowych (n, dyspersja) z wadami jakościowymi (pęcherzyki, smugi). Drugi błąd to kierowanie się samym brzmieniem odpowiedzi ("dyspersja" wydaje się bardziej "optyczna") bez analizy, czy dany układ pomiarowy pozwala ją wyznaczyć. Pomaga klasyfikacja: parametr vs wada.
Szukaj elementów sugerujących pomiar oparty o załamanie: pryzmat, kontrolowany przebieg promieni oraz część obserwacyjną (luneta/okular/układ obrazujący). Jeśli schemat prowadzi do wyznaczenia kąta lub granicy jasności związanej z załamaniem, zwykle celem jest wyznaczenie współczynnika załamania, a nie defektów strukturalnych.
Najczęściej nie w takim sensie jak przy pomiarze n. Ocena pęcherzyków i smug opiera się na procedurach inspekcyjnych i warunkach obserwacji (oświetlenie, tło, powiększenie), a nie na obliczeniu parametru z geometrii promieni. Na egzaminie takie odpowiedzi zwykle wskazują na kontrolę jakości, nie na refraktometrię.
Uporządkuj pojęcia w dwóch grupach: parametry (np. współczynnik załamania, dyspersja) i wady (np. pęcherzyki, smugi). Następnie przećwicz kojarzenie typowych przyrządów i schematów z tym, co mierzą. Zwracaj uwagę, czy pytanie dotyczy pomiaru liczbowego, czy oględzin.
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Współczynnik załamania szkła wyznacza się przyrządami wykorzystującymi zjawisko załamania na granicy ośrodków (np. układ pryzmat–próbka) i obserwację położenia granicy światło–cień lub obrazu."

Materiały:

  • Skrypty/notesy z optyki geometrycznej: prawo Snelliusa i współczynnik załamania
  • Materiały dydaktyczne z metrologii optycznej: przegląd przyrządów do badań szkła
  • Karty katalogowe szkieł optycznych (n i dyspersja) używane w ćwiczeniach szkolnych
