W bezpiecznikach topikowych systemu Diazed (oznaczenie D) wstawka kalibrowa pełni funkcję mechanicznego kodowania prądu znamionowego. Jej zadaniem nie jest "zwiększanie" ani "zmniejszanie" prądu wkładki, lecz uniemożliwienie zamontowania wkładki o prądzie większym niż przewidziany dla danej oprawy.
W praktyce dobór przebiega tak:

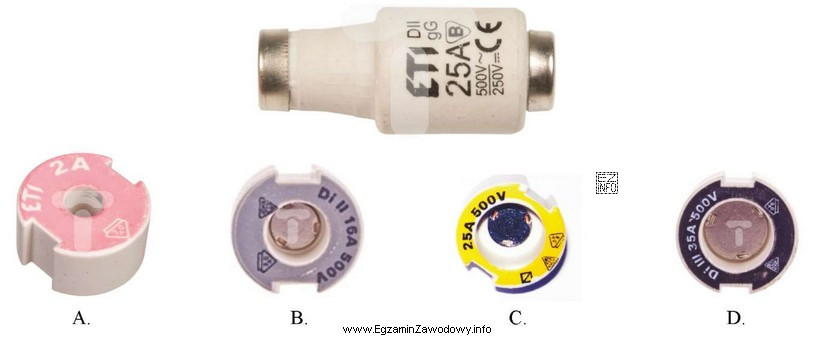

- najpierw odczytuje się prąd znamionowy z wkładki topikowej (na rysunku widoczne 25A),
- następnie dobiera się wstawkę kalibrową o tej samej wartości (25A), aby wkładka była zgodna wymiarowo i "zakodowana" właściwie.
Dlatego poprawna jest wstawka kalibrowa 25A (na rysunku żółta). Zapewnia ona zgodność z zasadą: wkładka 25A → wstawka 25A.
Pozostałe wstawki są nieprawidłowe, bo reprezentują inne prądy znamionowe lub nawet inny rozmiar systemu:
- Wstawka 2A i wstawka 16A nie odpowiadają wkładce 25A; w prawidłowej oprawie nie powinny być użyte dla wkładki 25A.
- Wstawka 35A jest niezgodna z wkładką 25A i może dotyczyć innego rozmiaru (np. DIII), co dodatkowo oznacza niezgodność wymiarową elementów.
Wskazówka egzaminacyjna: nie opieraj się wyłącznie na kolorze. Najpierw sprawdź oznaczenie liczbowe na wkładce i na wstawce, a dopiero potem traktuj barwę jako potwierdzenie.
