KWALIFIKACJA ELE2 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

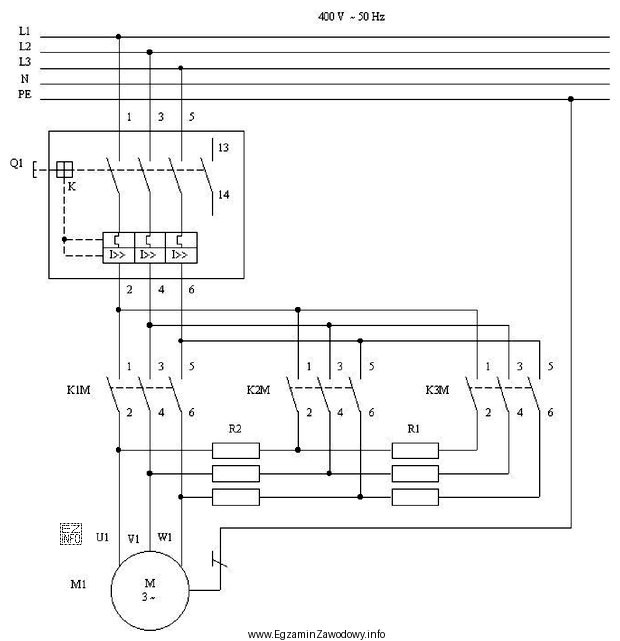

Schemat przedstawia układ zasilania silnika elektrycznego z wykorzystaniem rozrusznika rezystorowego. Widać na nim styczniki KIM, K2M, K3M oraz rezystory R1, R2, które są stopniowo wyłączane z obwodu podczas rozruchu, co pozwala na płynne zwiększanie prędkości obrotowej silnika M1. Pozostałe odpowiedzi nie pasują do schematu: nie ma przełącznika gwiazda-trójkąt, nie widać układu do zmiany kierunku obrotów ani elementów do hamowania dynamicznego.
