KWALIFIKACJA ELE2 - CZERWIEC 2011

PYTANIE NR 19.

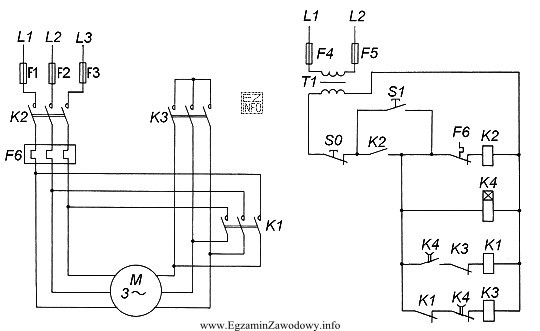

Rysunek przedstawia schematy obwodu głównego i obwodu sterowania silnika klatkowego z samoczynnym przełącznikiem gwiazda-trójkąt. Po załączeniu przycisku S1 oraz zadziałaniu przekaźnika K4 następuje kolejno:
Ilustracja przedstawia schemat elektryczny obwodu głównego i obwodu sterowania silnika klatkowego z samoczynnym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W typowym układzie gwiazda–trójkąt po starcie (S1) i po upływie czasu z przekaźnika K4 następuje przejście z połączenia "gwiazda" na "trójkąt". Aby uniknąć zwarcia międzyfazowego, najpierw musi zostać wyłączony stycznik "gwiazdy" (K3), a dopiero potem załączony stycznik przełączający na "trójkąt" wraz z torem głównym (K1).

Pełne wyjaśnienie:

W rozruchu gwiazda–trójkąt silnik klatkowy jest początkowo łączony w gwiazdę, aby ograniczyć prąd rozruchowy. Po osiągnięciu odpowiednich warunków (najczęściej po zadanym czasie) układ przełącza uzwojenia w trójkąt, co zapewnia pracę znamionową.

W treści wskazano dwa warunki: naciśnięcie przycisku S1 (start) oraz zadziałanie przekaźnika K4 (w praktyce często przekaźnika czasowego sterującego przełączeniem). W momencie przełączenia kluczowa jest zasada bezpieczeństwa: nie wolno dopuścić do jednoczesnego załączenia "gwiazdy" i "trójkąta", bo mogłoby to spowodować nieprawidłowe połączenia faz i skutkować zwarciem lub bardzo dużym prądem.

Dlatego poprawna sekwencja jest dwuetapowa:

  • najpierw wyłączenie K3 (stycznika odpowiedzialnego za połączenie "gwiazdy"),
  • następnie załączenie K1 (stycznika toru pracy po przełączeniu – w wielu układach jest to stycznik główny, który pozostaje załączony w czasie pracy lub element wymagany do przejścia w stan pracy w "trójkącie").

Pozostałe odpowiedzi są nieprawidłowe, bo sugerują przełączenie w niewłaściwej kolejności lub z udziałem niewłaściwego stycznika: warianty z wyłączeniem K2 mogą wynikać z pomylenia roli stycznika "trójkąta" z rolą "gwiazdy", a wariant "wyłączenie K1, załączenie K2" jest typowym błędem polegającym na uznaniu, że stycznik główny powinien się przełączyć, zamiast pozostać w torze zasilania. W poprawnie zaprojektowanym sterowaniu blokady (styki NC/NO i często blokada mechaniczna) wymuszają, by po "gwiazdzie" najpierw nastąpiło rozłączenie K3, a dopiero potem możliwe było dalsze załączenie zgodne z przejściem na "trójkąt".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To metoda uruchamiania silnika asynchronicznego, w której uzwojenia stojana są najpierw łączone w gwiazdę (mniejszy prąd i moment rozruchowy), a po krótkim czasie przełączane w trójkąt, aby silnik pracował z parametrami znamionowymi.
Przerwa (lub co najmniej kolejność: najpierw wyłączenie "gwiazdy", potem załączenie "trójkąta") zapobiega jednoczesnemu połączeniu dwóch konfiguracji. Taki stan może powodować nieprawidłowe połączenia międzyfazowe i bardzo duże prądy, groźne dla aparatury i silnika.
Najczęściej jest to element sterujący momentem przełączenia, np. przekaźnik czasowy. Po jego zadziałaniu obwód sterowania zmienia stan cewek styczników tak, aby zakończyć etap pracy w "gwieździe" i rozpocząć etap pracy w "trójkącie".
Rozpoznaje się je po tym, jakie tory mocy przełączają: stycznik "gwiazdy" zwiera końce uzwojeń do punktu wspólnego, a stycznik "trójkąta" łączy uzwojenia w pętlę fazową. Na schemacie sterowania zwykle widać też blokady między ich cewkami.
W wielu typowych rozwiązaniach stycznik główny jest załączany przy starcie i pozostaje załączony także po przełączeniu w trójkąt, a zmienia się tylko stycznik "gwiazdy" i stycznik "trójkąta". Dokładny podział ról zależy jednak od konkretnego schematu.
Najczęstsze błędy to odwrócenie kolejności (najpierw załączenie "trójkąta"), pomylenie styczników, nieuwzględnienie blokad rozwiernych w obwodach cewek oraz błędne założenie, że przekaźnik steruje torem mocy zamiast logiką sterowania.
Może dojść do powstania nieprawidłowych połączeń między uzwojeniami i fazami, co skutkuje gwałtownym wzrostem prądu. W praktyce grozi to zadziałaniem zabezpieczeń, uszkodzeniem styków styczników, a w skrajnym przypadku uszkodzeniem uzwojeń silnika.
Stosuje się blokady elektryczne (np. styk NC jednego stycznika w obwodzie cewki drugiego) oraz często blokady mechaniczne między stycznikami. Celem jest uniemożliwienie równoczesnego wysterowania stycznika "gwiazdy" i "trójkąta".
Stosuje się go, gdy rozruch bezpośredni powodowałby zbyt duży prąd rozruchowy (spadki napięcia, obciążenie sieci) lub gdy wymagane jest łagodniejsze uruchomienie. To częste rozwiązanie w napędach o większej mocy, jeśli silnik jest do tego przystosowany.
Warto zapamiętać zasadę: najpierw rozłącz etap "gwiazdy", potem załącz etap "trójkąta", a blokady mają to wymuszać. Następnie na schemacie poszukaj styków blokujących (NC) między cewkami i elementu sterującego przełączeniem (np. przekaźnika czasowego).
info

To pytanie poprawnie rozwiązuje 59% zdających egzamin. średnie

Specjaliści zwracają uwagę: "W typowym układzie gwiazda–trójkąt po starcie (S1) i po upływie czasu z przekaźnika K4 następuje przejście z połączenia "gwiazda" na "trójkąt"."

Materiały:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (np. podręczników i instrukcji do układów rozruchowych gwiazda–trójkąt).
  • Instrukcje producentów styczników i przekaźników czasowych dotyczące układów przełączeń
  • Zadania/arkusze egzaminacyjne z czytania schematów sterowania silników
