KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 3)

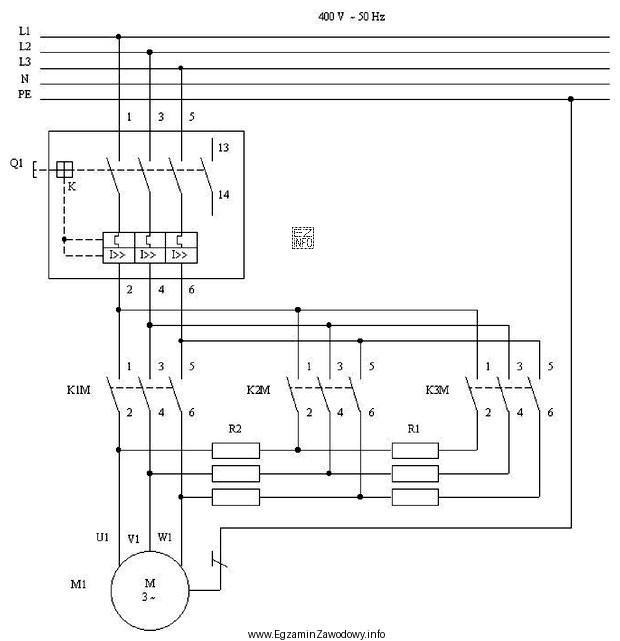

Układ wskazany jako umożliwiający "Rozruch za pomocą rozrusznika rezystorowego" odnosi się do metody, w której na czas rozruchu wprowadza się do obwodu silnika dodatkową rezystancję. Celem jest przede wszystkim ograniczenie prądu rozruchowego oraz uzyskanie bardziej kontrolowanego narastania prędkości (w praktyce: mniejsze spadki napięcia w sieci i łagodniejsza praca napędu podczas startu).

Dlaczego nie pasują pozostałe odpowiedzi?

• "Przełączanie uzwojeń z gwiazdy na trójkąt." Ten rozruch rozpoznaje się po układzie połączeń i aparaturze przełączającej konfigurację uzwojeń stojana. Idea jest inna: początkowo praca w gwieździe obniża napięcie fazowe, a następnie przełącza się na trójkąt do pracy znamionowej. To nie jest to samo co wprowadzanie rezystorów.
• "Pracę ze zmiennym kierunkiem obrotów." Zmiana kierunku (rewers) wymaga zmiany kolejności faz zasilania silnika trójfazowego, zwykle przez odpowiednio zrealizowany układ styczników z blokadą. Sam fakt istnienia elementów dodatkowych w obwodzie nie oznacza rewersu — o rewersie decyduje sposób przełączenia faz.
• "Hamowanie dynamiczne." Hamowanie dynamiczne polega na wytworzeniu momentu hamującego (np. przez odpowiednie dołączenie obwodu hamowania, często z rezystorem), ale jest to funkcja zatrzymywania, a nie metoda ograniczania prądu podczas startu. Kluczowe jest rozróżnienie: rezystory mogą występować zarówno w rozruchu, jak i w hamowaniu, lecz o funkcji decyduje sposób włączenia i warunki pracy (rozruch vs zatrzymanie).

Wskazówka egzaminacyjna: gdy pytanie dotyczy "funkcji układu przedstawionego na schemacie", warto szukać elementów pracujących tylko czasowo (na start albo na stop) oraz sprawdzić, czy układ zmienia połączenia uzwojeń, kolejność faz czy wprowadza rezystancję w torze mocy.
