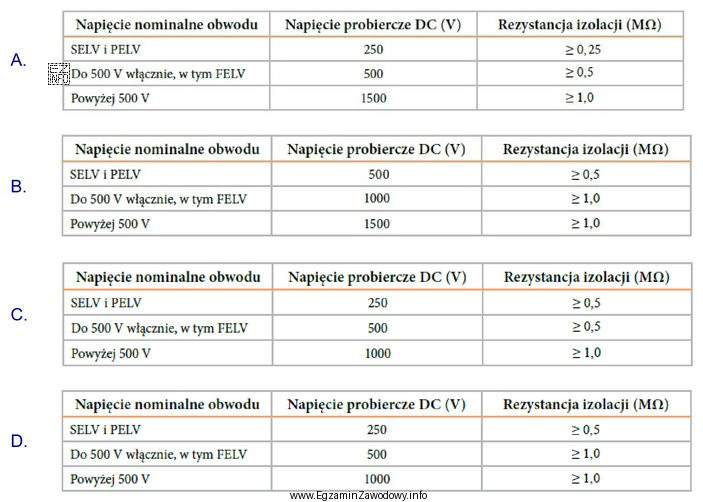

W pytaniu trzeba rozpoznać, która z przedstawionych tabel zawiera minimalne wartości dwóch parametrów wymaganych przy sprawdzaniu instalacji elektrycznych do 1 kV:
- napięć probierczych (napięcie stosowane podczas próby/pomiaru w celu oceny izolacji),
- rezystancji izolacji (wynik pomiaru, który musi być nie mniejszy niż wartość graniczna).
Odpowiedź "D." jest właściwa, ponieważ prezentuje zestaw wartości, które są ze sobą logicznie powiązane: wraz ze wzrostem poziomu napięcia instalacji stosuje się adekwatne napięcie badania, a jednocześnie podane są progi minimalne rezystancji izolacji pozwalające ocenić, czy izolacja przewodów i osprzętu jest w stanie akceptowalnym.
Pozostałe tabele są błędne typowo z jednego z poniższych powodów (w praktyce egzaminacyjnej to najczęstsze "pułapki"):
- mieszają poziomy napięć prób z innymi badaniami (np. sugerują wartości nieadekwatne do instalacji do 1 kV),
- podają wartości rezystancji izolacji bez wskazania minimalnego kryterium albo w niejednoznacznych jednostkach,
- zawierają nielogiczne pary: napięcie badania "za niskie" dla danego zakresu lub kryterium rezystancji niespójne z charakterem pomiaru.
Jak to zapamiętać na egzamin: szukaj tabeli, która wygląda jak typowe zestawienie do sprawdzeń instalacji nN (napięcie próby przypisane do zakresu napięć instalacji, a obok minimalna rezystancja izolacji). Jeżeli tabela nie pokazuje wyraźnie, że chodzi o wartości graniczne ("nie mniej niż"), zwykle nie spełnia warunku "minimalnych wartości wymaganych".
