Rezystancja izolacji jest jednym z kluczowych parametrów ocenianych podczas prób odbiorczych instalacji elektrycznych. W praktyce mierzy się ją miernikiem rezystancji izolacji (tzw. megomomierzem), aby sprawdzić, czy izolacja przewodów i urządzeń nie jest zawilgocona, uszkodzona mechanicznie albo zdegradowana wskutek starzenia.
Dlaczego zbyt niski wynik oznacza zły stan techniczny?
Im mniejsza rezystancja izolacji, tym łatwiej o przepływ prądu upływu przez izolację do obudów, konstrukcji lub ziemi. Skutkuje to:
- zwiększonym ryzykiem porażenia (pojawienie się napięć dotykowych przy uszkodzeniach),
- możliwością zadziałania zabezpieczeń lub wyzwalania RCD "bez przyczyny",
- ryzykiem nagrzewania się miejsc uszkodzeń i rozwoju zwarć, a w konsekwencji pożaru.

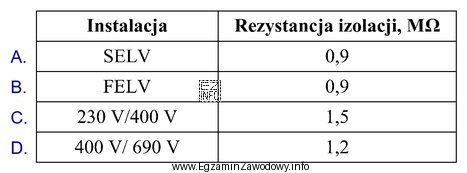

W próbach odbiorczych wynik trzeba porównać z wartościami granicznymi przewidzianymi dla danego typu obwodu/instalacji i warunków badania. Instalacja, której rezystancja izolacji nie spełnia wymagań minimalnych, jest traktowana jako niesprawna i powinna zostać wyłączona z eksploatacji do czasu usunięcia przyczyny (np. osuszenia, wymiany odcinka przewodu, naprawy osprzętu).
Jak rozumieć odpowiedzi niepoprawne?
- Wskazanie instalacji z wysoką rezystancją izolacji jest błędem, bo wysoka wartość zwykle świadczy o dobrej jakości izolacji i małych prądach upływu.
- Mylenie rezystancji izolacji z innymi pomiarami ochronnymi (np. uziemieniem, pętlą zwarcia) prowadzi do wyboru opcji, która nie wynika z kryterium "stan izolacji".
- Wybieranie opcji "na oko" (np. najniższa/ najwyższa liczba) bez odniesienia do kryterium dopuszczenia to typowy błąd egzaminacyjny.
Na egzaminie warto zapamiętać mechanizm oceny: porównaj wynik z wymaganym minimum dla próby odbiorczej; jeśli jest poniżej wymagań, instalacji nie wolno eksploatować.
