KWALIFIKACJA ELE5 - STYCZEŃ 2016



PYTANIE NR 40.

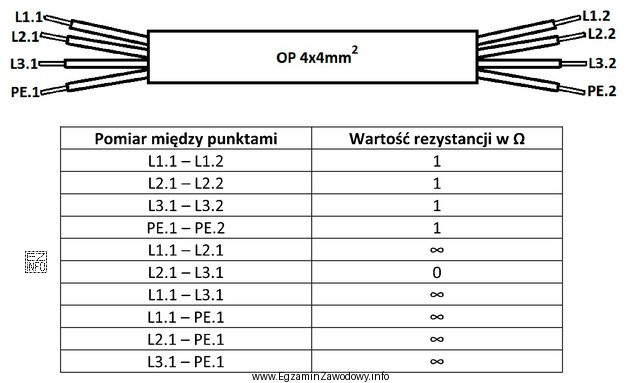

W przewodzie typu OP 4x4mm2 dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.
W przewodzie typu OP 4x4mm<sup>2</sup> dokonano pomiaró
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystancja między L2.1 a L3.1 wynosząca 0 Ω wskazuje na zwarcie między tymi żyłami, co jest nieprawidłowe. Pozostałe pomiary rezystancji między innymi żyłami są zgodne z oczekiwaniami (1 Ω dla połączeń w obrębie tej samej żyły i ∞ Ω między różnymi żyłami, z wyjątkiem PE, gdzie rezystancja wynosi 1 Ω, co jest typowe dla pomiarów rezystancji izolacji). Zatem uszkodzenie dotyczy żył L2 i L3.
