Prąd upływu kabla energetycznego to niewielki prąd płynący do ziemi (lub do ekranu/otoczenia) wskutek nieidealnej izolacji oraz pojemności i upływności dielektryka. W sieciach AC ma on zwykle małą wartość (często rzędu mA) i może powodować zadziałania zabezpieczeń lub świadczyć o pogarszającym się stanie izolacji.
Do takiego pomiaru potrzebny jest przyrząd wysokoczuły i przystosowany do pomiaru prądu przemiennego bez rozłączania obwodu. W praktyce stosuje się cęgi do pomiaru prądów upływu (cęgi różnicowe): obejmuje się nimi jednocześnie wszystkie żyły robocze danego kabla/obwodu. Jeśli prąd "ucieka" do ziemi, suma prądów nie jest równa zeru i miernik pokaże wartość prądu upływu.

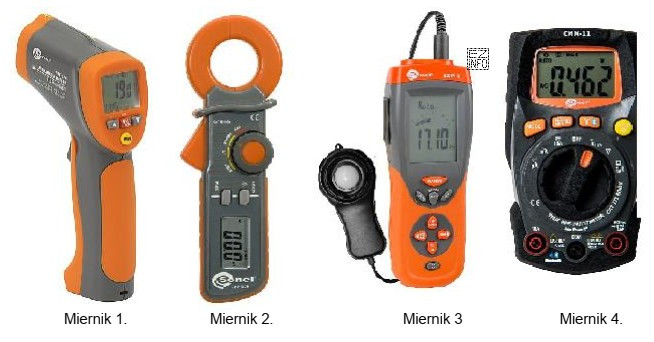

Odpowiedź "Miernika 2" jest poprawna, ponieważ odpowiada właśnie miernikowi przeznaczonemu do pomiaru prądów upływu AC (wysoka rozdzielczość i zakres mA, pomiar cęgowy/różnicowy). Pozostałe propozycje są błędne typowo z następujących powodów:
- Miernik uniwersalny (multimetr) w funkcji pomiaru prądu wymaga zwykle włączenia szeregowego w obwód, co jest niepraktyczne i niebezpieczne przy kablach energetycznych oraz nie mierzy "upływu" metodą różnicową.
- Standardowe cęgi prądowe do dużych prądów AC (A–setki A) mogą nie mieć wystarczającej czułości/rozdzielczości dla prądów upływu w mA, przez co wynik będzie niedokładny lub zerowy.
- Przyrządy przeznaczone do innych wielkości (np. napięcie, rezystancja) nie mierzą bezpośrednio prądu upływu w warunkach eksploatacyjnych.
Wskazówka egzaminacyjna: gdy w treści pojawia się "prąd upływu" i "AC", szukaj miernika opisanego jako leakage/upływu, z zakresem mA i możliwością pomiaru cęgowego (różnicowego). To zwykle odróżnia go od typowych mierników do prądu obciążenia.
