KWALIFIKACJA ELM3 - CZERWIEC 2017

PYTANIE NR 24.

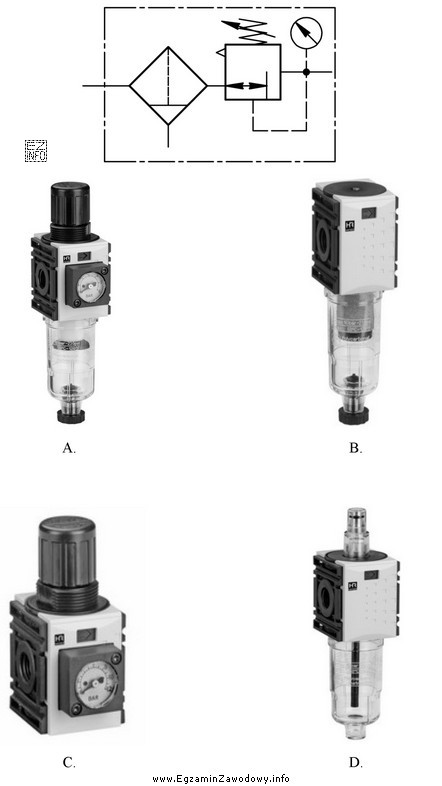

Którego podzespołu schemat przedstawiono na rysunku?
Ilustracja przedstawia schemat pneumatyczny oraz cztery zdjęcia różnych podzespołów pneumatycznych oznaczonych literami A,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna identyfikacja wynika z obecności typowego układu przygotowania sprężonego powietrza:
na schemacie występuje filtr/odwadnianie, reduktor ciśnienia oraz manometr do kontroli nastawy. Taki zestaw elementów tworzy zespół przygotowania powietrza (FRL) stosowany przed odbiornikami pneumatycznymi.

Pełne wyjaśnienie:

Zadanie polega na rozpoznaniu podzespołu na podstawie schematu. W praktyce mechatronika często spotyka się modułowy zespół przygotowania sprężonego powietrza, którego celem jest doprowadzenie medium o odpowiedniej jakości i parametrach do elementów wykonawczych (np. siłowników, zaworów).

O rozpoznaniu decydują charakterystyczne elementy występujące razem:

  • Filtr/odwadniacz – odpowiada za oczyszczanie sprężonego powietrza z cząstek stałych i kondensatu. W schematach zwykle jest przedstawiany jako pierwszy człon zespołu.
  • Reduktor (regulator) ciśnienia – umożliwia ustawienie i stabilizację ciśnienia zasilania dla dalszej części instalacji, co chroni elementy i zapewnia powtarzalność pracy układu.
  • Manometr – służy do kontroli wartości ciśnienia (najczęściej za reduktorem), aby operator/serwisant widział rzeczywistą nastawę i mógł diagnozować spadki ciśnienia.
  • Smarownica (jeśli występuje w danym wariancie) – dozuje mgłę olejową do powietrza, gdy odbiorniki tego wymagają.

Jeżeli schemat pokazuje właśnie taki zestaw (szczególnie regulator ciśnienia z manometrem oraz człon filtrujący), najbardziej adekwatnym rozpoznaniem jest zespół przygotowania powietrza.

Pozostałe propozycje odpowiedzi są błędne, gdy odnoszą się do pojedynczych elementów (np. sam zawór, sam filtr) albo do innych podzespołów pneumatycznych, ponieważ nie obejmują one kompletnej funkcji: oczyszczenie + regulacja + kontrola ciśnienia. Częstą pułapką jest wybranie opcji kojarzącej się z jednym widocznym symbolem (np. manometru), bez uwzględnienia, że w schemacie występuje cały zespół współpracujących członów.

Wskazówka egzaminacyjna: szukaj na schemacie kolejności elementów od strony zasilania. Gdy widzisz filtr i regulator z manometrem w jednym bloku, w większości przypadków chodzi o FRL, czyli przygotowanie sprężonego powietrza dla układu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zespół przygotowania powietrza to moduł (często FRL), który poprawia jakość sprężonego powietrza przed zasilaniem elementów układu. Zwykle obejmuje filtr/odwadniacz, regulator (reduktor) ciśnienia oraz często manometr, a czasem także smarownicę.
Rozpoznajesz go po symbolu regulatora ciśnienia (zwykle element regulacyjny w torze) oraz dołączonym symbolu manometru wskazującym pomiar ciśnienia. Manometr najczęściej jest narysowany jako przyrząd pomiarowy podłączony do punktu za regulatorem.
Manometr umożliwia kontrolę rzeczywistego ciśnienia zasilania ustawionego na reduktorze. Pomaga podczas uruchamiania i diagnostyki: można szybko zauważyć spadki ciśnienia, błędną nastawę lub problemy z wydajnością zasilania sprężonym powietrzem.
Najczęściej są to: filtr (często z odwadnianiem), reduktor/regulator ciśnienia oraz manometr. W wielu aplikacjach dodaje się też smarownicę, jeśli elementy wykonawcze wymagają smarowania. Konkretny skład zależy od wymagań układu i producenta.
Smarownicy często nie stosuje się, gdy elementy pneumatyczne są bezsmarowe lub producent zaleca pracę na powietrzu niesmarowanym (aby uniknąć zanieczyszczeń i sklejania uszczelnień). Wtedy typowy zestaw może ograniczyć się do filtracji i regulacji ciśnienia z kontrolą manometrem.
Częste błędy to: mylenie pojedynczego elementu z całym zespołem, ignorowanie kolejności elementów w torze zasilania oraz rozpoznawanie po jednym symbolu (np. manometrze) bez sprawdzenia, czy występują też filtr i regulator. Warto analizować schemat jako funkcjonalny ciąg.
Filtracja usuwa cząstki stałe i często kondensat, co zmniejsza zużycie zaworów i siłowników, poprawia niezawodność oraz ogranicza zacięcia i nieszczelności. Dla serwisu mechatronicznego to także mniej awarii i stabilniejsza praca maszyny po uruchomieniu.
Pomocne jest porównanie wskazań manometru w punkcie przed i za reduktorem (jeśli są dostępne) oraz obserwacja zmian przy obciążeniu. Gdy ciśnienie "siada" już na wejściu, problemem bywa zasilanie lub instalacja. Gdy spadek jest głównie za reduktorem, możliwa jest zła nastawa lub ograniczenie przepływu.
Zwykle montuje się go możliwie blisko odbiorników (np. przy wyspie zaworowej lub maszynie), aby zapewnić właściwe ciśnienie i jakość powietrza w miejscu wykorzystania. Jednocześnie powinien być dostępny do obsługi: regulacji, odwadniania i wymiany wkładów filtracyjnych.
Ucz się symboli i ich funkcji oraz trenuj rozpoznawanie typowych "bloków" (np. przygotowanie powietrza, sterowanie siłownikiem, zawory rozdzielające). Pomaga rozwiązywanie testów z rysunkami oraz praktyka w czytaniu dokumentacji serwisowej. Zwracaj uwagę na kolejność elementów w torze zasilania.
