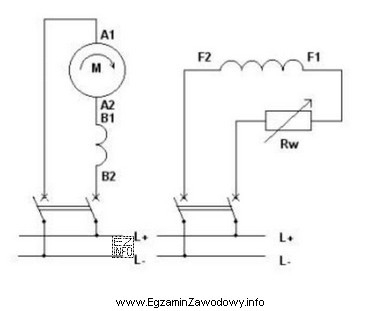

Silnik obcowzbudny (maszyna prądu stałego z obcym wzbudzeniem) ma dwa rozdzielne obwody: obwód twornika oraz obwód wzbudzenia. Kluczowym wyróżnikiem na schemacie jest to, że uzwojenie wzbudzenia nie jest "przy okazji" zasilane tym samym torem co twornik, tylko ma zapewnione oddzielne zasilanie (osobne zaciski/źródło dla wzbudzenia). W praktyce ma to znaczenie, bo pozwala niezależnie sterować strumieniem wzbudzenia i momentem, co ułatwia regulację pracy napędu.
Odpowiedź "Obcowzbudnego." jest poprawna, jeżeli na schemacie widać wyraźnie, że uzwojenie wzbudzenia jest podłączone do osobnego źródła/obwodu, a twornik do swojego toru zasilania. To odróżnia ten typ od silnika z uzwojeniem szeregowym, gdzie uzwojenie wzbudzenia znajduje się w tym samym obwodzie prądowym co twornik.
Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu:
- "Szeregowego." – w silniku szeregowym uzwojenie wzbudzenia jest włączone szeregowo z twornikiem, więc prąd twornika i wzbudzenia jest zasadniczo ten sam. Na schemacie nie powinno być wtedy typowego rozdzielenia na osobne zasilanie wzbudzenia.
- "Indukcyjnego." – silnik indukcyjny (asynchroniczny) ma inną budowę i typowe schematy połączeń (stojan trójfazowy lub jednofazowy, brak komutatora i charakterystycznego obwodu wzbudzenia jak w DC). Sam fakt obecności obwodu wzbudzenia wskazuje na inną rodzinę maszyn.
- "Jednofazowego." – "jednofazowy" odnosi się do zasilania prądu przemiennego i nie jest precyzyjną nazwą typu w kontekście schematów wzbudzenia maszyn DC. Jeśli schemat pokazuje oddzielny obwód wzbudzenia typowy dla prądu stałego, to określenie jednofazowy nie opisuje właściwej zasady działania.
Wskazówka egzaminacyjna: przy takich zadaniach najpierw znajdź na rysunku uzwojenie wzbudzenia i sprawdź, skąd bierze zasilanie. Jeśli ma własne źródło/gałąź – myśl o obcym wzbudzeniu. Jeśli jest w torze prądu twornika – rozważ szeregowe.
