KWALIFIKACJA ELM6 - CZERWIEC 2023



PYTANIE NR 4.

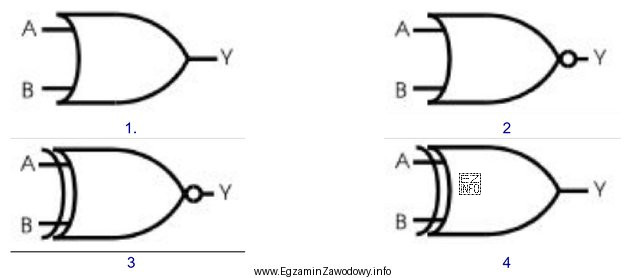

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu cyfrowego bramkę logiczną, której wyjście Y=1 tylko wtedy, gdy A = B?
Którego symbolu graficznego należy użyć, aby przedstawić
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Bramka logiczna, której wyjście Y=1 tylko wtedy, gdy A=B, to bramka równości, znana również jako bramka XNOR. Symbol graficzny bramki XNOR to bramka OR z dodatkowym kółkiem (negacją) na wyjściu oraz z połączeniami wejściowymi, które wskazują na równość (linie wejściowe są połączone razem przed wejściem do bramki). Taki symbol jest przedstawiony jako numer "3" na dołączonym obrazie.
