W układach stycznikowo‑przekaźnikowych cewka stycznika nie załącza się "od przycisku", tylko wtedy, gdy w torze sterowania zostanie zamknięty cały łańcuch warunków: styki przycisków, styki pomocnicze (podtrzymanie) oraz ewentualne blokady wynikające z logiki układu.

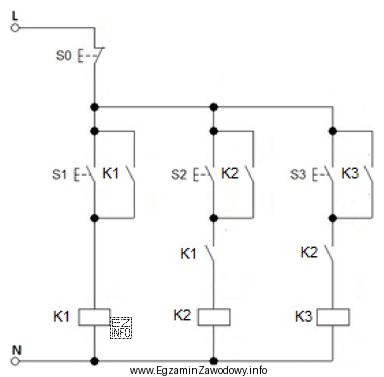

Pytanie wymaga odczytania schematu i ustalenia, jakie warunki muszą zostać spełnione, aby pojawiło się zasilanie na cewce stycznika S3. Odpowiedź "kolejno S1, S2, S3" oznacza, że układ jest zrealizowany sekwencyjnie: naciśnięcie S1 przygotowuje tor (np. podaje zasilanie na część obwodu lub uruchamia pierwszy etap), naciśnięcie S2 spełnia kolejny warunek (np. zamyka tor przez dodatkowy styk pomocniczy), a dopiero wtedy naciśnięcie S3 powoduje faktyczne załączenie stycznika S3.
Dlaczego pozostałe propozycje są błędne w takim schemacie?
- "kolejno S1, S3" pomija etap pośredni. Jeśli na rysunku występuje warunek zależny od S2 (np. styk S2 w szeregu), to bez niego obwód do cewki S3 pozostaje przerwany.
- "S3" jest typową odpowiedzią intuicyjną, ale w układach z blokadami i sekwencją naciśnięcie samego przycisku końcowego nie wystarcza, bo wcześniejsze styki/etapy nie są spełnione.
- "jednocześnie S0 i S3" zwykle nie pasuje do klasycznej logiki START/STOP: przycisk STOP (często oznaczany jako S0) bywa stykiem rozwiernym w szeregu, więc jego naciskanie może wręcz przerywać tor sterowania zamiast pomagać w załączeniu.
Wskazówka egzaminacyjna: najpierw znajdź na schemacie cewkę S3, a potem "cofnij się" po torze sterowania, wypisując po kolei wszystkie elementy w szeregu, które muszą być zamknięte. To najszybsza metoda ustalenia wymaganej kolejności działań operatora.
