KWALIFIKACJA ELM6 - STYCZEŃ 2016 (test 2)



PYTANIE NR 5.

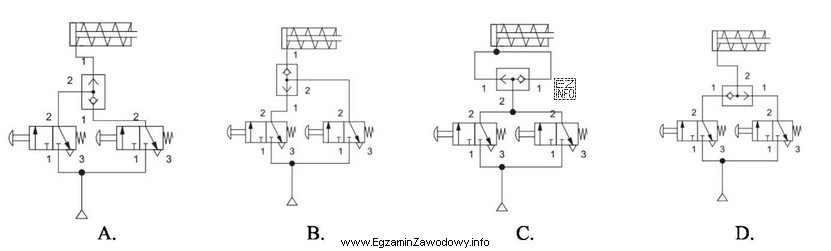

Na którym schemacie układu elektropneumatycznego prawidłowo narysowane zostało połączenie przełącznika obiegu z siłownikiem i zaworami?
Ilustracja przedstawia cztery schematy układów elektropneumatycznych oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny schemat elektropneumatyczny pokazuje, że przełącznik steruje sygnałem elektrycznym (np. cewką zaworu), a tor pneumatyczny prowadzi zasilanie przez zawór rozdzielający do właściwych komór siłownika i do odpowietrzeń. Błędy zwykle dotyczą pomylenia portów, kierunku przepływu lub sterowania siłownikiem "bezpośrednio" przełącznikiem.

Pełne wyjaśnienie:

W układzie elektropneumatycznym trzeba rozdzielić dwie warstwy: sterowanie elektryczne oraz wykonanie pneumatyczne. Przełącznik obiegu (np. przełącznik wyboru trybu lub kierunku) nie "zasila" siłownika sprężonym powietrzem bezpośrednio. Jego rola polega na wytworzeniu sygnału sterującego, który uruchamia element rozdzielający (zawór/rozdzielacz), a dopiero zawór kieruje powietrze do odpowiedniej komory siłownika.

Dlatego poprawnie narysowane połączenie powinno spełniać typowe kryteria:

  • Tor elektryczny: przełącznik jest wpięty tak, aby sterować cewką (lub sterowaniem pilotowym) właściwego zaworu. W schematach błędnych często widać sterowanie "nie tym" elementem, zwarcie/ominięcie elementu sterującego albo brak logicznej zależności między położeniem przełącznika a przesterowaniem zaworu.
  • Tor pneumatyczny: zasilanie (P) doprowadzone jest do zaworu, a wyjścia robocze (A/B) są doprowadzone do siłownika. Odpowietrzenia (R/S) prowadzą do atmosfery (często z tłumikami). Błędne schematy zwykle mylą porty (np. podmiana zasilania z odpowietrzeniem) albo prowadzą przewody do niewłaściwych króćców siłownika.
  • Spójność funkcjonalna: pozycja przełącznika powinna jednoznacznie odpowiadać ruchowi siłownika (wysuw/wsuw) lub wyborowi obiegu. Jeśli na schemacie nie da się prześledzić tej zależności, jest to sygnał, że połączenia są narysowane niewłaściwie.

Dlaczego pozostałe propozycje bywają błędne? Najczęściej reprezentują one typowe pomyłki: mieszanie symboli i portów, łączenie elementów w niewłaściwej kolejności (siłownik bezpośrednio do źródła bez rozdzielacza), brak odpowietrzania albo sterowanie zaworu z pominięciem przełącznika. Na egzaminie warto przeprowadzić szybki test: znajdź zasilanie, znajdź zawór, sprawdź A/B do siłownika, sprawdź odpowietrzenia, a na końcu dopasuj sterowanie elektryczne do cewki. Taka checklista ogranicza wybór intuicyjny i pomaga wykryć subtelne błędy na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest układ elektropneumatyczny w mechatronice?
Układ elektropneumatyczny to połączenie sterowania elektrycznego z wykonaniem pneumatycznym: sygnał z przełącznika/czujnika trafia do cewki zaworu, a zawór kieruje sprężone powietrze do siłownika. Na schemacie zwykle widzisz osobno tor elektryczny i tor pneumatyczny.
Jak rozpoznać na schemacie siłownik i jego komory?
Siłownik jest symbolem elementu wykonawczego, zwykle z tłoczyskiem. Dla siłownika dwustronnego działania są dwie komory z dwoma przyłączami, do których powinny dochodzić wyjścia robocze zaworu (często A i B). To ułatwia sprawdzenie, czy przewody są podłączone logicznie.
Jakie są typowe porty zaworu rozdzielającego w pneumatyce?
Najczęściej spotkasz oznaczenia: zasilanie (P), wyjścia robocze (A, B) oraz odpowietrzenia (R, S). Błąd egzaminacyjny często polega na pomyleniu P z odpowietrzeniem albo podłączeniu siłownika do niewłaściwych wyjść, co zmienia kierunek ruchu lub blokuje układ.
Dlaczego przełącznik nie łączy się bezpośrednio z siłownikiem pneumatycznym?
Przełącznik pracuje w torze elektrycznym i nie przenosi sprężonego powietrza. Jego zadaniem jest sterowanie elementem wykonawczym zaworu (np. cewką), który dopiero przełącza przepływ powietrza do siłownika. Bez zaworu rozdzielającego nie da się poprawnie sterować kierunkiem i odpowietrzeniem.
Jak sprawdzić poprawność schematu bez liczenia i symulacji?
Zastosuj checklistę: (1) znajdź źródło powietrza i port P, (2) sprawdź, czy A/B idą do siłownika, (3) zobacz, gdzie są odpowietrzenia, (4) prześledź sterowanie elektryczne do cewki zaworu. Jeśli któryś krok nie ma sensu, schemat jest podejrzany.
Jakie błędy najczęściej pojawiają się na schematach elektropneumatycznych?
Najczęstsze pomyłki to: zamiana zasilania z odpowietrzeniem, podłączenie A/B do złych komór siłownika, brak odpowietrzenia (układ "dusi" się), błędne połączenie przełącznika w torze elektrycznym (brak zasilania cewki lub sterowanie nie tym zaworem).
Kiedy stosuje się zawór 5/2 zamiast 3/2 w sterowaniu siłownikiem?
Zawór 5/2 typowo stosuje się do siłownika dwustronnego działania, bo ma dwa wyjścia robocze (dla dwóch komór) i dwa odpowietrzenia. Zawór 3/2 jest częsty przy siłowniku jednostronnym (sprężyna powrotna) lub do funkcji pomocniczych. Dobór widać po symbolu siłownika i liczbie przyłączy.
Co oznacza cewka zaworu na schemacie elektropneumatycznym?
Cewka to element elektrozaworu, który po podaniu napięcia przesterowuje rozdzielacz (bezpośrednio lub przez pilot). Na schemacie elektrycznym jest jak odbiornik, a na pneumatycznym odpowiada za zmianę położenia zaworu. Zły schemat często ma cewkę niepodłączoną lub sterowaną "na skróty".
Jak odróżnić na schemacie sterowanie ręczne od elektrycznego?
Sterowanie ręczne zaworu jest zwykle oznaczone elementem mechanicznym (np. przycisk/dźwignia) przy symbolu zaworu, a sterowanie elektryczne – symbolem cewki. Jeśli w zadaniu występuje przełącznik, to zwykle jest on w torze elektrycznym i powinien prowadzić do cewki, a nie do portów pneumatycznych.
Jak przygotować się do zadań z czytania schematów na ELM.3?
Ćwicz na krótkich układach: identyfikuj elementy (siłownik, rozdzielacz, czujniki, przełączniki), a potem zawsze prześledź drogę sygnału: przełącznik → cewka → zawór → siłownik. Dodatkowo naucz się oznaczeń portów i kierunków przepływu, bo to najczęściej decyduje o poprawności schematu.
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Błędy zwykle dotyczą pomylenia portów, kierunku przepływu lub sterowania siłownikiem "bezpośrednio" przełącznikiem."

Źródła:

  • ISO 1219-1:2012, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols
  • PN-EN 60204-1:2018-12, Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn — Część 1: Wymagania ogólne

Materiały:

  • Podręczniki/zeszyty ćwiczeń z pneumatyki i elektropneumatyki (działy: rozdzielacze, sterowanie siłowników)
  • Karty katalogowe typowych rozdzielaczy 3/2, 5/2, 5/3 oraz siłowników (opisy portów i funkcji)
  • Materiały dydaktyczne producentów automatyki pneumatycznej (kursy: podstawy schematów i uruchamiania)
