Na schematach układów pneumatycznych symbole powinny być odczytywane zgodnie ze znormalizowaną symboliką. W praktyce najczęściej mylą się ze sobą elementy sterowania mechanicznego, bo wszystkie mogą zawierać "kółko" (rolkę), ale różnią się konstrukcją i sposobem zadziałania.

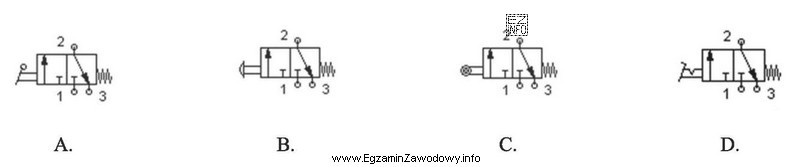

Odpowiedź "C." jest poprawna, ponieważ przedstawia rolkę bezpośrednią, czyli kółko zamocowane bezpośrednio na popychaczu/trzpieniu elementu sterującego. Taki napęd jest uruchamiany przez bezpośredni nacisk na rolkę (najczęściej ruchem liniowym elementu maszyny). W terminologii normowej i opisowej "z rolką" bez dodatkowych określeń oznacza właśnie ten wariant.
Dlaczego pozostałe odpowiedzi nie pasują do treści pytania?
- "A." odpowiada sytuacji, gdy rolka jest umieszczona na końcu dźwigni. Taki napęd daje większy "zasięg" i inne przełożenie, ale powinien być nazywany dźwignią z rolką, a nie samą "rolką".
- "B." przedstawia przycisk (grzybek), czyli uruchamianie przez nacisk czołowy/ ręczny. To nie jest wyłącznik z rolką, mimo że funkcjonalnie też jest sterowaniem mechanicznym.
- "D." pokazuje dźwignię z rolką łamaną (jednokierunkową). Jej cechą rozpoznawczą jest przegub/"złamanie", które pozwala na zadziałanie w jednym kierunku ruchu, co odróżnia ją od rolki bezpośredniej.
Wskazówka egzaminacyjna: gdy w treści jest samo "rolka", szukaj symbolu, w którym kółko jest bezpośrednio na popychaczu. Jeśli widać ramię lub przegub, to nie jest "rolka" w sensie bezpośrednim, tylko odmiana dźwigni.
