Pomiar impedancji pętli zwarcia (Zs) jest jednym z kluczowych badań ochronnych instalacji niskiego napięcia. Wynik Zs pozwala ocenić, czy w razie zwarcia doziemnego lub zwarcia w obwodzie popłynie prąd na tyle duży, aby zabezpieczenie (np. wyłącznik nadprądowy) zadziałało w wymaganym czasie, czyli aby spełniony był warunek skuteczności ochrony przez samoczynne wyłączenie zasilania.

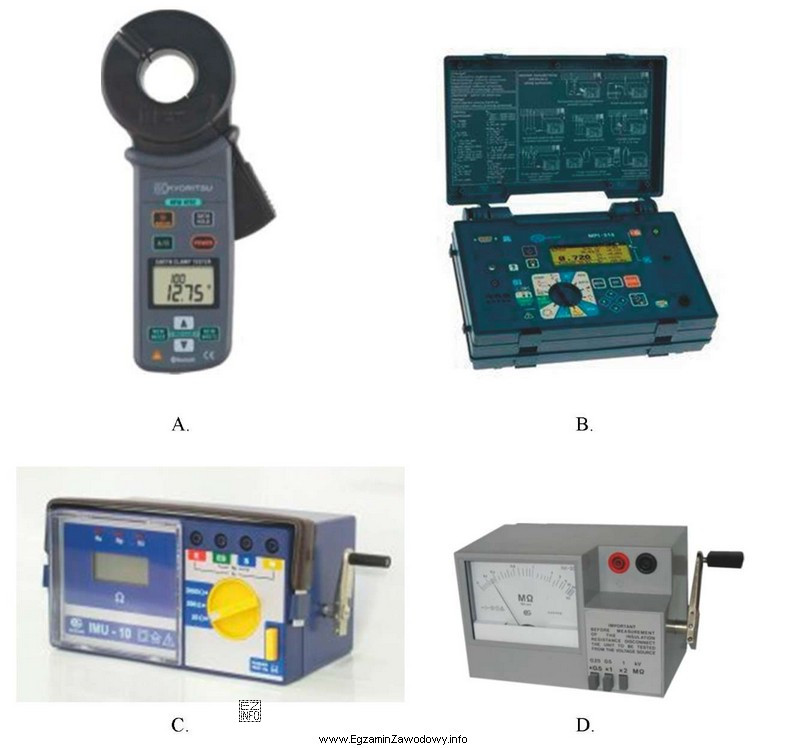

Do takiego badania stosuje się miernik instalacji elektrycznych albo dedykowany miernik impedancji pętli zwarcia. Taki przyrząd ma specjalny tryb pomiarowy (często oznaczany jako "Z", "Zs", "Loop") oraz odpowiedni układ generowania prądu testowego i obliczania impedancji na podstawie spadku napięcia. Właśnie dlatego poprawnym wyborem jest miernik oznaczony na rysunku jako B, czyli ten, który jest przeznaczony do pomiaru pętli zwarcia.
Pozostałe wskazane przyrządy są typowymi "pułapkami":
- Multimetr mierzy m.in. napięcie, prąd (w ograniczonym zakresie), rezystancję i ciągłość, ale nie wykonuje poprawnego pomiaru Zs w warunkach odpowiadających pętli zwarcia w instalacji.
- Miernik cęgowy służy głównie do pomiaru prądu (oraz czasem mocy lub prądów upływu), a nie do wyznaczania impedancji pętli zwarcia metodą pomiaru spadku napięcia w pętli.
- Inne testery (np. proste wskaźniki) mogą potwierdzać obecność napięcia lub kolejność faz, ale nie zastępują miernika instalacji do pomiaru Zs.
Wskazówka egzaminacyjna: gdy w treści pojawia się hasło "impedancja pętli zwarcia", szukaj przyrządu typu miernik instalacji z funkcją Zs/Loop i odpowiednimi przewodami pomiarowymi, a nie uniwersalnego multimetru.
