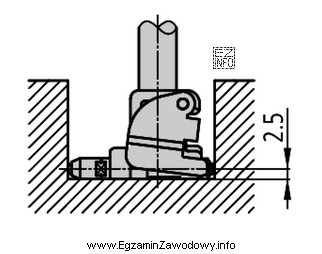

W otworze nieprzelotowym (ślepym) trzeba odróżnić, co mierzymy: głębokość otworu czy jego wymiar wewnętrzny (szerokość/średnicę). Pytanie dotyczy pomiaru szerokości otworu blisko dna, a więc w miejscu, gdzie dostęp jest utrudniony i końcówka pomiarowa musi pracować wewnątrz otworu bez oparcia o krawędź wejściową.
Średnicówka czujnikowa jest przeznaczona do pomiaru średnic otworów (pomiary wewnętrzne). Ma głowicę z elementem stykowym oraz mechanizm przeniesienia ruchu na czujnik, dzięki czemu można wykonywać dokładne pomiary także w otworach nieprzelotowych. Wskazanie minimalnej odległości od dna (np. 2,5 mm) informuje, jak blisko dna konstrukcja głowicy pozwala prawidłowo oprzeć punkty pomiarowe i uzyskać wiarygodny odczyt.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Głębokościomierz służy do pomiaru głębokości (odległości wzdłuż osi otworu), a nie do pomiaru jego szerokości/średnicy. Nawet jeśli końcówka dojdzie do dna, nie dostarczy informacji o wymiarze wewnętrznym.
- Przymiar liniowy (linijka) nie zapewnia ani dostępu do strefy przy dnie otworu, ani wymaganej dokładności i geometrii kontaktu dla pomiaru wewnętrznego. Takie narzędzie jest typowe dla prostych pomiarów zewnętrznych i orientacyjnych.
- Wysokościomierz jest przyrządem do pomiaru wysokości i wyznaczania wymiarów w odniesieniu do płyty pomiarowej; nie jest przeznaczony do pomiaru średnicy otworu blisko jego dna.
Wskazówka egzaminacyjna: gdy w treści pojawia się "otwór" oraz warunek "blisko dna", najpierw ustal, czy mierzona jest średnica (wtedy przyrząd do pomiarów wewnętrznych, np. średnicówka) czy głębokość (wtedy głębokościomierz). Dopiero potem dopasuj konkretny typ narzędzia do geometrii i dostępu.
