KWALIFIKACJA ELM1 - STYCZEŃ 2021



PYTANIE NR 30.

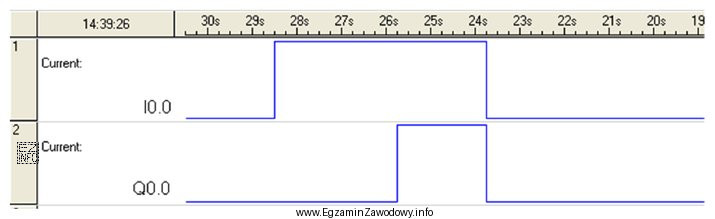

Który blok czasowy należy zastosować w programie, by realizował on bezpośrednio zależności czasowe przedstawione na rysunku?
Który blok czasowy należy zastosować w programie, by
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionego wykresu można zauważyć, że mamy do czynienia z opóźnieniem włączenia. Blok czasowy TON (Timer ON Delay) jest używany do realizacji funkcji opóźnienia włączenia, co odpowiada przedstawionemu na rysunku zachowaniu sygnału. Pozostałe bloki czasowe mają inne funkcje: TOF (Timer OFF Delay) opóźnia wyłączenie, TP (Timer Pulse) generuje impuls o określonym czasie, a TONR (Timer ON Delay Retentive) to retencyjny timer opóźnienia włączenia, który zachowuje upływ czasu nawet po zaniku sygnału sterującego.
