KWALIFIKACJA ELM1 - STYCZEŃ 2021



PYTANIE NR 27.

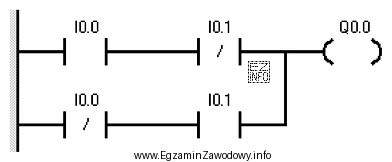

Program sterowniczy przedstawiony na rysunku realizuje funkcję
Program sterowniczy przedstawiony na rysunku realizuje funkcję
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia bramkę Ex-OR (Exclusive OR), która daje na wyjściu stan wysoki (1) tylko wtedy, gdy na wejściach są różne stany logiczne. Na schemacie widoczne są dwie bramki NOT inwertujące sygnały wejściowe, a następnie dwie bramki AND, które są połączone z bramką OR. Taka konfiguracja realizuje funkcję Ex-OR.
