KWALIFIKACJA ELM6 - STYCZEŃ 2018

Wyjaśnienie poprawnej odpowiedzi:

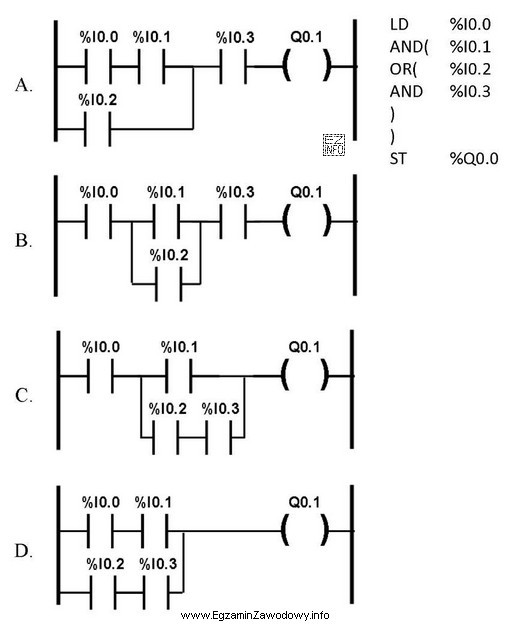

Schemat C w języku LD odpowiada programowi w języku IL, ponieważ spełnia wszystkie warunki logiczne określone w programie IL. Najpierw sprawdzane są warunki %I0.0 i %I0.1, następnie wykonywana jest operacja LUB z %I0.2, a na końcu operacja I z %I0.3. Wynik jest zapisywany do wyjścia %Q0.0.
