KWALIFIKACJA MEP2 - STYCZEŃ 2020



PYTANIE NR 5.
Który rodzaj mechanizmu napędowego zastosowano w przedstawionym suwaku powiększalnika?

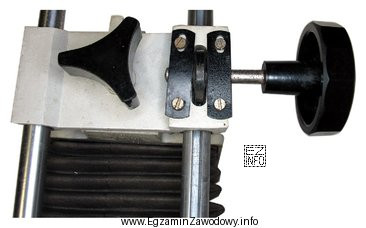

Ilustracja przedstawia fragment mechanizmu napędowego suwaka powiększalnika, co jest związane z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Napęd cierny przenosi ruch dzięki tarciu między dociskanymi elementami (np. rolką i listwą/wałkiem), bez zazębienia i bez łańcucha. Jeśli na suwaku nie widać kół zębatych ani łańcucha oraz nie ma typowego cięgna, to najbardziej pasuje mechanizm cierny oparty na docisku i tarciu.

Pełne wyjaśnienie:

W mechanizmach przesuwu stosowanych w urządzeniach optycznych (np. powiększalnikach) spotyka się różne sposoby przeniesienia napędu na suwak. Kluczem jest rozpoznanie elementu pośredniczącego, który przenosi ruch.

  • "Cierny." jest poprawne, gdy ruch przenoszony jest przez tarcie pomiędzy dociskanymi powierzchniami (np. rolka dociskowa/wałek i element suwaka). Charakterystyczne jest to, że nie ma zazębienia, nie ma ogniw łańcucha i zwykle nie ma elastycznego cięgna prowadzonego po krążkach. Takie rozwiązania są typowe w mechanice precyzyjnej: bywają ciche, proste, ale mogą wykazywać poślizg przy zabrudzeniu lub zbyt małym docisku.
  • "Zębaty." byłby właściwy, gdyby na ilustracji występowały wyraźne zęby: koło zębate współpracujące z listwą zębatą albo para kół zębatych. Sam fakt istnienia elementu okrągłego nie przesądza o napędzie zębatym — o tym decyduje obecność uzębienia i współpraca zazębiona.
  • "Cięgnowy." oznacza przeniesienie ruchu za pomocą cięgna (np. linki/taśmy), często prowadzonego po rolkach i nawijanego na bęben. W takim układzie oczekuje się widocznego cięgna oraz punktów jego zamocowania lub elementów prowadzących. Brak tych cech przemawia przeciw temu typowi.
  • "Łańcuchowy." wymaga obecności łańcucha oraz kół łańcuchowych (zębatych przystosowanych do łańcucha). Łańcuch ma rozpoznawalne ogniwa; jeśli na mechanizmie ich nie widać, nie ma podstaw do wyboru tej odpowiedzi.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zadaj sobie dwa pytania: (1) czy widzę element przeniesienia (zęby, ogniwa, cięgno), (2) czy przeniesienie jest przez zazębienie, ogniwa, cięgno czy tarcie. Taka checklista zmniejsza ryzyko wyboru "najbardziej znanej" opcji zamiast tej wynikającej z obserwacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest napęd cierny w mechanizmie suwaka?
Napęd cierny to przeniesienie ruchu dzięki tarciu między dociskanymi elementami (np. rolką i powierzchnią prowadzącą). Nie ma tu zazębienia ani łańcucha; kluczowy jest docisk i stan powierzchni. W urządzeniach optycznych bywa stosowany dla cichej, prostej regulacji położenia.
Jak rozpoznać na ilustracji, że mechanizm jest zębaty?
Mechanizm zębaty rozpoznasz po obecności uzębienia: koła zębatego oraz elementu współpracującego (np. listwy zębatej). Same okrągłe kształty nie wystarczają — muszą być widoczne zęby i styk zazębiony. W napędzie zębatym zwykle nie ma poślizgu, o ile zęby są sprawne.
Dlaczego napęd cierny może powodować poślizg suwaka?
Poślizg wynika z ograniczonej siły tarcia: gdy docisk jest zbyt mały, powierzchnie są zabrudzone/zaolejone albo obciążenie jest za duże, tarcie nie przeniesie momentu i element się ślizga. To typowa cecha napędów ciernych, dlatego ważne są czystość, docisk i stan okładzin.
Czy napęd łańcuchowy stosuje się w powiększalnikach?
Może się pojawić w niektórych konstrukcjach, ale nie jest typowy dla precyzyjnych, cichych regulacji w sprzęcie optycznym. Napęd łańcuchowy wymaga łańcucha i kół łańcuchowych, jest bardziej "maszynowy" i zwykle głośniejszy. W pytaniach egzaminacyjnych rozpoznasz go po wyraźnych ogniwach.
Co oznacza napęd cięgnowy i jak wygląda w praktyce?
Napęd cięgnowy przenosi ruch przez cięgno (np. linkę lub taśmę) prowadzone po rolkach i nawijane na bęben albo przesuwane w prowadzeniu. Widać wtedy element elastyczny oraz punkty jego prowadzenia/mocowania. W mechanizmach optycznych bywa używany do przeniesienia ruchu na odległość.
Jakie są zalety napędu ciernego w urządzeniach optycznych?
Napęd cierny jest prosty konstrukcyjnie, może pracować cicho i płynnie oraz pozwala na łatwą regulację "czucia" przesuwu (dociskiem). Nie wymaga wykonania uzębienia, co bywa korzystne w prostych mechanizmach regulacyjnych. Wadą jest większa wrażliwość na zabrudzenia i możliwość poślizgu.
Jakie są typowe objawy zużycia elementów ciernych w suwaku?
Najczęściej pojawia się nierównomierny przesuw, poślizg przy zmianie kierunku, spadek powtarzalności położenia oraz konieczność zwiększania docisku, by ruch się przenosił. Mogą też wystąpić ślady wygładzenia lub "zeszklenia" powierzchni ciernych. W serwisie pomaga czyszczenie i kontrola docisku.
Jakie błędy najczęściej robi się przy rozpoznawaniu napędu z rysunku?
Częsty błąd to wybór "zębaty" tylko dlatego, że widoczny jest element okrągły, mimo braku zębów. Innym błędem jest mylenie napędu łańcuchowego z cięgnowym (oba "ciągną"), bez sprawdzenia, czy widać ogniwa lub linkę. Pomaga szukanie jednoznacznego elementu przeniesienia.
Kiedy w mechanizmach stosuje się napęd zębaty zamiast ciernego?
Napęd zębaty wybiera się, gdy potrzebna jest wysoka dokładność pozycjonowania, brak poślizgu oraz przeniesienie większych obciążeń w sposób powtarzalny. Zazębienie daje stałe przełożenie, ale zwykle zwiększa hałas i wymaga precyzyjnego wykonania oraz smarowania. Napęd cierny jest prostszy, ale mniej pewny pod obciążeniem.
Jak przygotować się do zadań o mechanizmach napędowych na egzaminie?
Najlepiej ćwiczyć na zdjęciach i schematach: osobno rozpoznawaj cechy napędu ciernego (docisk), zębatego (uzębienie), łańcuchowego (ogniwa) i cięgnowego (linka/taśma). Zrób krótką checklistę cech wizualnych i stosuj ją konsekwentnie. Warto też znać typowe usterki każdego napędu.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Napęd cierny przenosi ruch dzięki tarciu między dociskanymi elementami (np. rolką i listwą/wałkiem), bez zazębienia i bez łańcucha."

Materiały:

  • Materiały dydaktyczne z mechaniki precyzyjnej (przekładnie i mechanizmy napędowe)
  • Instrukcje serwisowe urządzeń optycznych (sekcje dotyczące regulacji i mechaniki przesuwu)
  • Zestawy ilustracji/rysunków mechanizmów: cierny, zębaty, łańcuchowy, cięgnowy – do ćwiczeń rozpoznawania
