KWALIFIKACJA MEP2 - CZERWIEC 2023



PYTANIE NR 23.

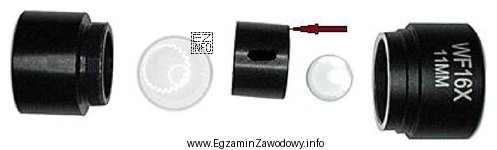

W okularze mikroskopowym tulejka oznaczona na ilustracji strzałką, spełnia rolę pierścienia
Ilustracja przedstawia elementy okularu mikroskopowego, które są rozłożone na części.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pierścień dystansowy (tulejka dystansowa) służy do ustalenia odległości osiowej między elementami okularu i zapewnia właściwe położenie części w zespole.
Pierścień gwintowy i dociskowy pełnią głównie funkcję mocowania, a sprężysty kompensuje luz, nie wyznacza stałego dystansu.

Pełne wyjaśnienie:

W okularze mikroskopowym element określany jako pierścień dystansowy (często w formie tulejki) ma za zadanie ustalić wymaganą odległość osiową pomiędzy częściami zespołu. Taki dystans wpływa na prawidłowe położenie elementów wewnątrz okularu (np. opraw, soczewek lub części prowadzących) oraz na powtarzalność montażu. W praktyce serwisowej pierścień dystansowy jest "przekładką" konstrukcyjną: nie dociska sam z siebie, tylko wyznacza pozycję.

Dlaczego pozostałe odpowiedzi są błędne?

  • Gwintowego – pierścień/tuleja gwintowa kojarzy się z elementem, który służy do skręcania, regulacji lub mocowania poprzez gwint. Funkcją główną jest wtedy przeniesienie siły osiowej lub regulacja, a nie samo ustalenie stałej odległości.
  • Dociskowego – pierścień dociskowy ma przede wszystkim zadanie dociśnięcia elementu (np. soczewki) do opory, aby unieruchomić go osiowo. Może współpracować z dystansem, ale nie jest równoważny z elementem dystansowym.
  • Sprężystego – element sprężysty (np. pierścień sprężysty) zwykle kompensuje luzy, tłumi drgania lub utrzymuje stały nacisk mimo zmian wymiarów. Nie wyznacza jednak dokładnej, stałej długości "przekładki" tak jak dystans.

Wskazówka egzaminacyjna: gdy pytanie dotyczy roli elementu w oprawie, najpierw ustal, czy element ustala odległość (dystans), mocuje przez docisk (docisk), skręca/reguluje gwintem (gwint) czy kompensuje luz (sprężysty). To ogranicza ryzyko pomyłki nawet przy podobnym wyglądzie części.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pierścień dystansowy w okularze mikroskopowym?
Pierścień dystansowy to element (często w formie tulejki), który ustala konkretną odległość osiową między częściami okularu. Działa jak precyzyjna przekładka: zapewnia powtarzalne położenie elementów i pomaga utrzymać prawidłową geometrię zespołu.
Jak odróżnić pierścień dystansowy od dociskowego podczas montażu?
Sprawdź funkcję: dystansowy ma "zabrać miejsce" i ustalić długość, a dociskowy ma wytworzyć nacisk i unieruchomić element. Dociskowy zwykle współpracuje z gwintem lub oporą; dystansowy bywa gładki i ma precyzyjną długość.
Dlaczego pierścień sprężysty nie jest tym samym co dystansowy?
Pierścień sprężysty ma zapewniać elastyczny nacisk lub kompensować luzy i zmiany wymiarów. Dystansowy natomiast ustala stałą odległość. Sprężysty może poprawiać stabilność montażu, ale nie zastępuje precyzyjnej przekładki dystansowej.
Jakie skutki ma brak pierścienia dystansowego w okularze mikroskopowym?
Brak dystansu może spowodować zmianę położenia osiowego części, co w praktyce daje luzy, niewłaściwe dociśnięcie elementów albo zmianę wymaganych odległości montażowych. W efekcie możliwe są problemy z prawidłową pracą zespołu i gorsza powtarzalność po złożeniu.
Kiedy w okularze stosuje się pierścienie dociskowe?
Pierścienie dociskowe stosuje się wtedy, gdy trzeba unieruchomić element osiowo (np. w oprawie) poprzez dociśnięcie do oporu. Docisk jest ważny, aby element nie przemieszczał się podczas pracy, czyszczenia czy transportu, ale to inna rola niż ustalanie dystansu.
Co oznacza określenie "pierścień gwintowy" w konstrukcjach optycznych?
Określenie odnosi się do elementu, który wykorzystuje gwint do skręcania, regulacji lub mocowania. Taki pierścień często pozwala wprowadzić docisk albo ustawić pozycję elementu poprzez wkręcanie/wykręcanie, zamiast jedynie zachować stałą, zadaną długość.
Jakie błędy najczęściej popełnia się w pytaniach o pierścienie w okularze?
Najczęstsze pomyłki wynikają z podobieństwa nazw i funkcji: studenci wybierają "dociskowy" lub "gwintowy", bo kojarzą montaż z dokręcaniem, pomijając, że pytanie dotyczy ustalenia odległości. Drugi błąd to utożsamianie sprężystego z dystansem.
Jaką rolę pełni dystans w precyzyjnych układach optycznych?
Dystans zapewnia kontrolę geometrii montażu: wyznacza pozycję osiową elementów, stabilizuje powtarzalność złożenia i pomaga utrzymać założone odległości konstrukcyjne. W serwisie dystans bywa kluczowy, bo nawet niewielka zmiana długości może zmienić pracę zespołu.
Czy można zastąpić pierścień dystansowy pierścieniem sprężystym?
Zasadniczo nie, bo pełnią różne funkcje. Sprężysty daje nacisk i kompensuje luz, ale nie gwarantuje stałej, precyzyjnej odległości. Jeśli konstrukcja wymaga konkretnego dystansu, zastąpienie go sprężyną prowadzi do zmiennego położenia i ryzyka niestabilnego montażu.
Jak przygotować się do zadań egzaminacyjnych z budowy okularu mikroskopowego?
Ćwicz rozpoznawanie funkcji elementów na przekrojach i w realnych częściach: dystans, docisk, gwint, sprężystość. Ucz się przez schemat: co ustala odległość, co mocuje, co kompensuje luz. Pomaga też rozkładanie i składanie zespołów w pracowni.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Instrukcje serwisowe i dokumentacje producentów okularów mikroskopowych (jeśli dostępne w pracowni)
  • Podręczniki z montażu układów optycznych i mechaniki precyzyjnej (rozdziały o oprawach, pierścieniach i tulejach)
  • Modele przekrojowe okularów i ćwiczenia praktyczne z identyfikacji elementów oprawy
