KWALIFIKACJA TKO3 - CZERWIEC 2020



PYTANIE NR 27.

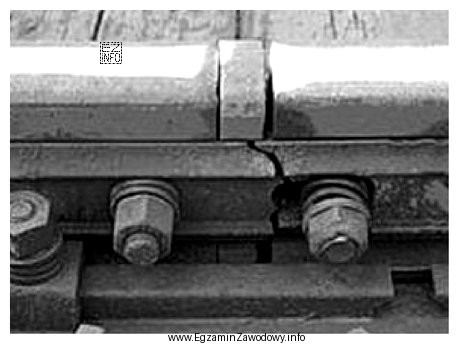

Który rodzaj uszkodzenia elementu nawierzchni kolejowej przedstawiono na zdjęciu?
Ilustracja przedstawia fragment nawierzchni kolejowej, a dokładniej miejsce łączenia dwóch szyn kolejowych za pomocą łubków.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złamanie łubka to mechaniczne pęknięcie/rozpad elementu złącza szynowego (łubka), widoczne jako przerwanie ciągłości samego łubka.
"Wybuksowanie" dotyczy poślizgu kół, "wżer korozyjny" ma postać ubytków od korozji, a "pęknięcie szyny" dotyczy materiału szyny, nie łubka.

Pełne wyjaśnienie:

Łubek (złączka) jest elementem złącza szynowego, łączącym końce szyn za pomocą śrub. Uszkodzenie określone jako "złamanie łubka" polega na mechanicznym pęknięciu samego łubka, czyli przerwaniu jego ciągłości. Na fotografii tego typu usterka zwykle objawia się wyraźnym przełamaniem elementu złącza: widać pękniętą część łubka, jego krawędzie przełomu oraz fakt, że uszkodzony jest element osprzętu, a nie sama szyna.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Wybuksowanie" nie jest uszkodzeniem elementu nawierzchni w sensie pęknięcia części. To zjawisko eksploatacyjne związane z poślizgiem kół (utrata przyczepności) i zostawia typowe ślady na powierzchni tocznej szyny, ale nie jest "złamaniem" łubka.
  • "Wżer korozyjny" oznacza lokalny ubytek materiału spowodowany korozją (jamki, kratery, nierówna powierzchnia). Nie daje charakterystycznego przełomu jak przy złamaniu; częściej wygląda jak zniszczenie powierzchni, a nie rozdzielenie elementu na części.
  • "Pęknięcie szyny" dotyczy samej szyny (główki, szyjki lub stopki). W takim przypadku uszkodzenie przebiega w materiale szyny, a nie w łubku. Kluczowe jest więc rozpoznanie, który element jest pęknięty: jeśli uszkodzony jest łubek przy śrubach złącza, właściwe jest "złamanie łubka".

Wskazówka egzaminacyjna: najpierw nazwij element widoczny na zdjęciu (szyna vs łubek/osprzęt), a dopiero potem typ uszkodzenia (złamanie/pęknięcie/korozja). To ogranicza pomyłki wynikające z samego widoku "pęknięcia".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest łubek w torze kolejowym?
Łubek to stalowy element złącza szynowego, przykładany do środników końców szyn i skręcany śrubami. Jego zadaniem jest połączenie końców szyn oraz przeniesienie części sił w miejscu złącza, aby zachować ciągłość geometryczną i wytrzymałościową toru.
Jak rozpoznać złamanie łubka na zdjęciu?
Szukaj przerwania ciągłości elementu złącza: widocznego przełomu łubka, rozdzielenia na części lub wyraźnej szczeliny w samym łubku (często w okolicy otworów śrubowych). Kluczowe jest, że uszkodzony jest łubek, a nie materiał szyny.
Dlaczego pęknięcie szyny to coś innego niż złamanie łubka?
Pęknięcie szyny dotyczy materiału szyny (główki, szyjki lub stopki) i stanowi uszkodzenie elementu nośnego toru. Złamanie łubka dotyczy osprzętu złącza. Na zdjęciu trzeba najpierw zidentyfikować element, a dopiero potem rodzaj uszkodzenia.
Co to jest wybuksowanie i czemu nie jest uszkodzeniem łubka?
Wybuksowanie to poślizg kół pojazdu szynowego przy ruszaniu lub hamowaniu, gdy brakuje przyczepności. Może powodować ślady na szynie, ale nie jest mechanicznym przełamaniem elementu złącza. Dlatego nie opisuje pękniętego lub złamanego łubka.
Jak wygląda wżer korozyjny na elementach nawierzchni?
Wżer korozyjny ma postać lokalnych ubytków materiału: jam, kraterów, chropowatej i nierównej powierzchni. Zwykle nie widać "czystego" przełomu jak przy złamaniu. Ocena polega na odróżnieniu ubytku powierzchniowego od pęknięcia przez cały przekrój elementu.
Jakie są typowe przyczyny złamania łubka?
Najczęściej są to przeciążenia zmęczeniowe w rejonie złącza, uderzenia dynamiczne (np. na nierównościach), niewłaściwy montaż lub stan śrubowania, a także osłabienie materiału. W praktyce ważne jest też, że złącza są miejscem koncentracji naprężeń.
Kiedy uszkodzenie łubka jest szczególnie niebezpieczne?
Gdy złamanie powoduje utratę zdolności złącza do przenoszenia obciążeń i stabilizacji końców szyn. Może to prowadzić do pogorszenia geometrii toru w miejscu złącza, wzrostu uderzeń dynamicznych i ryzyka dalszych uszkodzeń. Wymaga szybkiej oceny i zabezpieczenia.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu uszkodzeń na zdjęciach?
Najczęstsze to: automatyczne utożsamianie każdej "rysy" z pęknięciem szyny, pomijanie identyfikacji elementu (łubek vs szyna), mylenie korozji z przełamaniem oraz wybór odpowiedzi "najbardziej znanej" bez analizy detali konstrukcyjnych złącza.
Jakie elementy tworzą typowe złącze szynowe?
W typowym złączu występują m.in. łubki, śruby z nakrętkami (i zwykle podkładkami), a całość pracuje na końcach dwóch sąsiednich szyn. W zależności od rozwiązania mogą być też elementy izolacyjne lub inne odmiany złączy, ale rdzeniem są łubki i śrubowanie.
Jak przygotować się do pytań o uszkodzenia nawierzchni kolejowej na egzaminie?
Najlepiej uczyć się na zestawach zdjęć: osobno dla szyn, złączy, podkładów i przytwierdzeń. Stosuj schemat: 1) rozpoznaj element, 2) rozpoznaj rodzaj zjawiska (pęknięcie, złamanie, korozja, zużycie), 3) sprawdź, czy odpowiedź pasuje do elementu.
info

Około 40% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Złamanie łubka to mechaniczne pęknięcie/rozpad elementu złącza szynowego (łubka), widoczne jako przerwanie ciągłości samego łubka."

Materiały:

  • Materiały dydaktyczne z budowy nawierzchni kolejowej (złącza szynowe, osprzęt torowy)
  • Atlas/kompendium usterek nawierzchni kolejowej ze zdjęciami poglądowymi
  • Notatki z praktyk i instruktaży dotyczących oględzin i diagnostyki toru
