KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 3)

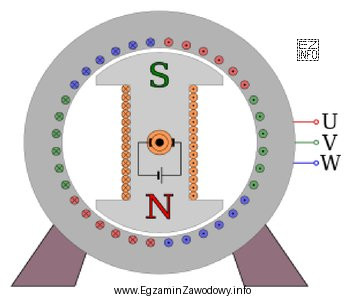

Rozpoznanie rodzaju wirującej maszyny elektrycznej na podstawie rysunku opiera się na identyfikacji cech budowy, które są typowe dla danej grupy maszyn. Odpowiedź "Synchroniczną." jest właściwa wtedy, gdy ilustracja przedstawia maszynę, której konstrukcja wskazuje na pracę synchroniczną (związaną z polem wirującym stojana) oraz na rozwiązania typowe dla wirnika maszyny synchronicznej, np. wirnik wzbudzany (elektromagnes lub magnesy) i elementy związane z doprowadzeniem/przekształceniem prądu wzbudzenia.

Dlaczego pozostałe odpowiedzi nie pasują:

• "Bocznikową prądu stałego." odnosi się do silnika DC z uzwojeniem wzbudzenia połączonym bocznikowo. Taka maszyna ma charakterystyczne elementy obwodu komutatorowego (komutator i szczotki) oraz budowę typową dla maszyn prądu stałego. Jeżeli na rysunku nie widać rozwiązań komutatorowych typowych dla DC, wybór tej opcji jest błędny.
• "Asynchroniczną pierścieniową." to silnik indukcyjny z wirnikiem uzwojonym i pierścieniami ślizgowymi (wyprowadzonymi końcami uzwojeń wirnika). Gdy ilustracja nie pokazuje pierścieni ani układu pozwalającego dołączyć rezystancję rozruchową do wirnika, nie ma podstaw do tej odpowiedzi.
• "Komutatorową prądu przemiennego." oznacza maszynę, w której występuje komutator, ale zasilanie i warunki pracy dotyczą prądu przemiennego (np. pewne odmiany silników komutatorowych). Bez widocznego komutatora i szczotek taka identyfikacja jest nieuzasadniona.

Wskazówka egzaminacyjna: przy zadaniach "co przedstawiono na ilustracji" warto najpierw sprawdzić, czy widać komutator, pierścienie ślizgowe lub elementy wzbudzenia wirnika. Te trzy cechy zwykle najszybciej rozdzielają maszyny DC, asynchroniczne pierścieniowe i synchroniczne.
