KWALIFIKACJA ELE2 - CZERWIEC 2022 (test 2)



PYTANIE NR 28.

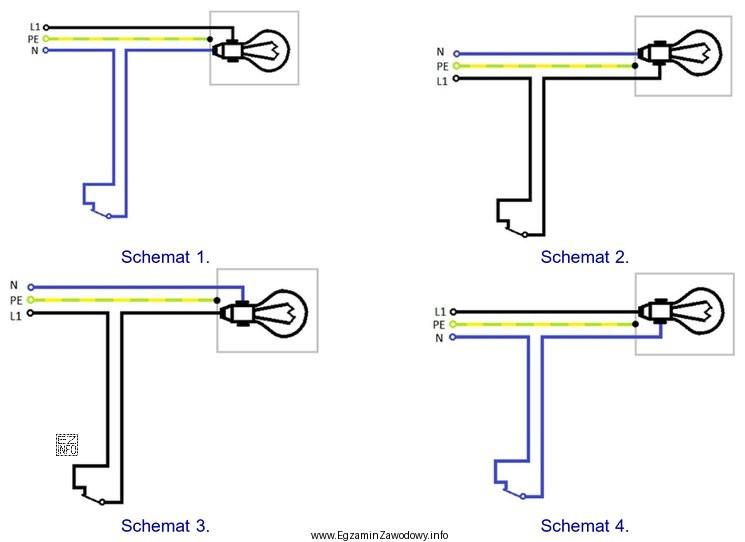

Który schemat przestawia poprawny i zgodny ze sztuką monterską sposób podłączenia instalacji oświetleniowej?
Który schemat przestawia poprawny i zgodny ze sztuką monterską
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat 3 przedstawia poprawne podłączenie instalacji oświetleniowej, gdzie przewód fazowy (L1) i neutralny (N) są poprawnie podłączone do żarówki, a przewód ochronny (PE) jest poprowadzony do punktu ochronnego. Pozostałe schematy mają błędy w podłączeniu przewodów, co może prowadzić do nieprawidłowego działania lub zagrożenia bezpieczeństwa.
