W złączu budynku oraz w rozdzielnicy głównej (pierwszy punkt ochrony po stronie instalacji odbiorczej) stosuje się ograniczniki przepięć SPD Typu 1. Ich zadaniem jest przyjęcie i odprowadzenie części energii udaru związanego z wyładowaniem atmosferycznym (bezpośrednim lub przeniesionym do instalacji zasilającej). Wymaganie doboru w tym miejscu wynika z zasad doboru SPD opisanych w PN-HD 60364-5-534:2016.

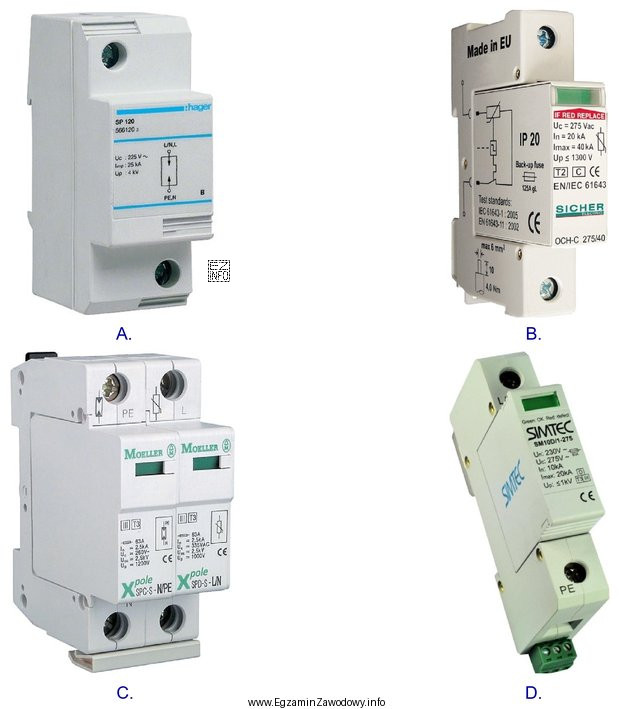

Jak rozpoznać Typ 1 na aparacie? Kluczowe jest oznaczenie parametru Iimp (prąd udarowy pioruna, kształt 10/350 µs). W praktyce na obudowie często występuje też symbol iskiernika. Na przedstawionych urządzeniach tylko element z podanym Iimp (np. 25 kA) spełnia cechy Typu 1, więc to on nadaje się do montażu w złączu/RG.
- Odpowiedź poprawna: ochronnik z oznaczeniem Iimp (Typ 1) – przeznaczony do pierwszego stopnia ochrony w złączu lub rozdzielnicy głównej.
- Dlaczego nie pozostałe? Ochronnik oznaczony jako T2 (Typ 2) jest projektowany głównie do ograniczania przepięć łączeniowych i indukowanych (parametry typowe to In/Imax dla przebiegu 8/20 µs). Może być drugim stopniem ochrony, ale nie zastępuje Typu 1 w miejscu wejścia instalacji.
- Ochronniki oznaczone jako T3 (Typ 3) mają najmniejszą odporność energetyczną i stosuje się je lokalnie – blisko wrażliwych urządzeń. Nie są przeznaczone do pracy jako pierwszy stopień ochrony w złączu/RG.
Wskazówka egzaminacyjna: gdy pytanie mówi o "złączu" lub "rozdzielnicy głównej", szukaj oznaczenia Iimp i klasyfikacji Typu 1. Gdy mowa o podrozdzielnicy lub rozdzielnicy piętrowej, częściej pasuje Typ 2, a przy pojedynczym urządzeniu końcowym – Typ 3.
