KWALIFIKACJA ELM3 - CZERWIEC 2016



PYTANIE NR 40.

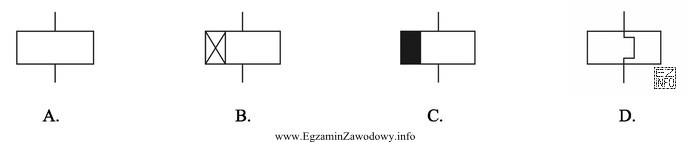

Który symbol graficzny oznacza cewkę przekaźnika o opóźnionym załączaniu?
Który symbol graficzny oznacza cewkę przekaźnika o opóź
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny cewki przekaźnika o opóźnionym załączaniu jest przedstawiony w odpowiedzi B, co można rozpoznać po dodatkowym symbole w formie dwóch przekątnych linii wewnątrz prostokąta symbolizującego cewkę.
