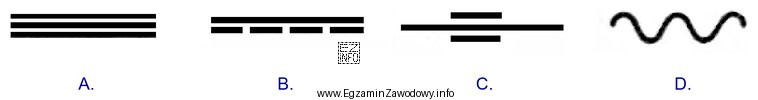

Na dokumentacji instalacji gazowych stosuje się umowne symbole graficzne, aby jednoznacznie odróżnić rodzaj przewodu i sposób jego prowadzenia. Określenie "przewód instalacji gazowej w rurze ochronnej" oznacza, że właściwa rura/przewód gazowy jest prowadzony w dodatkowej osłonie (rurze ochronnej), zwykle w miejscach wymagających zabezpieczenia, np. przy przejściach przez przegrody, w strefach narażonych na uszkodzenia lub tam, gdzie istotne jest oddzielenie przewodu od konstrukcji.
Dlatego poprawny znak na rysunku powinien wskazywać jednocześnie dwa elementy:
- przewód gazowy (czyli samą linię/oznaczenie przewodu),
- osłonę (czyli dodatkowy "płaszcz" graficzny: druga linia, obrys lub element symbolu sugerujący prowadzenie w rurze ochronnej).
Typowe odpowiedzi błędne w takich zadaniach wynikają z tego, że część symboli przedstawia wyłącznie zwykły przewód gazowy bez osłony, a inne odnoszą się do zupełnie innych elementów (np. armatury, połączeń, przejść, innych instalacji) albo do przewodów o innym przeznaczeniu. Jeśli symbol nie pokazuje "warstwy ochronnej", to nie opisuje prowadzenia w rurze ochronnej, tylko zwykłe prowadzenie przewodu.
W praktyce egzaminacyjnej warto zawsze szukać w symbolu elementu, który "dodaje" informację o osłonie: nie wystarczy rozpoznać, że to gaz, trzeba jeszcze rozpoznać sposób ułożenia (w osłonie).
