KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 3)



PYTANIE NR 24.

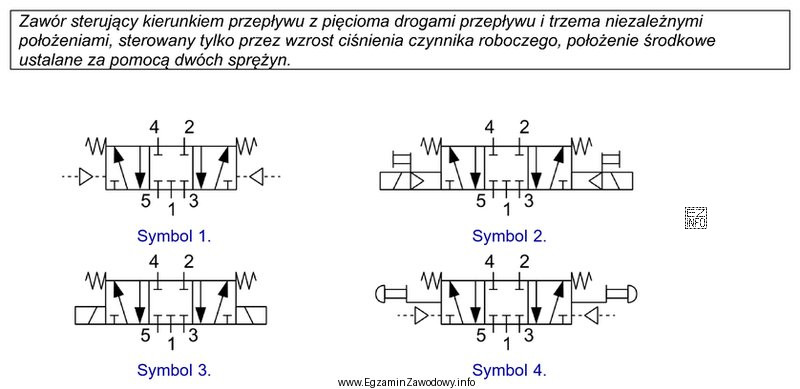

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?
Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór opisany w ramce to zawór sterujący kierunkiem przepływu z pięcioma drogami przepływu i trzema niezależnymi położeniami, sterowany tylko przez wzrost ciśnienia czynnika roboczego, położenie środkowe ustalane za pomocą dwóch sprężyn. Symbol 1 przedstawia zawór z pięcioma drogami przepływu (oznaczone jako 1, 2, 3, 4, 5) i trzema niezależnymi położeniami (trzy różne pozycje zaworu). Położenie środkowe jest ustalane za pomocą dwóch sprężyn, co jest widoczne na schemacie. Dlatego Symbol 1 jest poprawną odpowiedzią.
