W sterownikach PLC najczęściej spotyka się wyjścia: przekaźnikowe oraz tranzystorowe (spotyka się też triakowe dla AC, ale nie jest to przedmiotem tych odpowiedzi). Pytanie wymaga rozpoznania typu wyjścia na podstawie schematu obwodu wyjściowego.

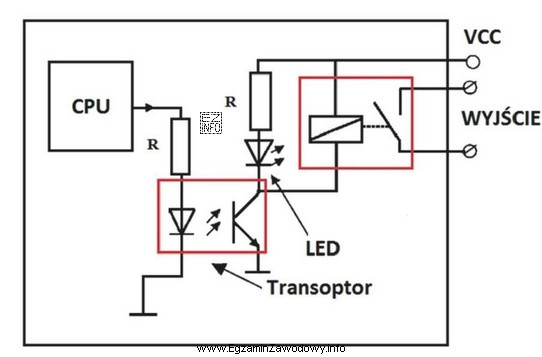

Odpowiedź "Przekaźnikowe o małej częstotliwości załączeń." jest poprawna, gdy na rysunku widać klasyczną realizację przekaźnika: cewkę sterowaną z elektroniki PLC oraz styki (NO/NC/COM) załączające obciążenie. Taki element jest galwanicznie odseparowany i może przełączać różne rodzaje obciążeń, ale jest ograniczony mechaniką: czas zadziałania, drgania styków, zużycie i możliwość powstawania łuku elektrycznego. Z tych powodów przekaźniki stosuje się do wolniejszych załączeń, a nie do szybkich przebiegów.
Dlaczego pozostałe odpowiedzi nie pasują do typowego schematu wyjścia przekaźnikowego?
- "Tranzystorowe o małej częstotliwości załączeń." – wyjście tranzystorowe na schemacie zwykle pokazuje element półprzewodnikowy (tranzystor/MOSFET) oraz sposób podłączenia do zasilania i obciążenia. Sam fakt, że może pracować także wolno, nie zmienia tego, że konstrukcyjnie nie jest to przekaźnik. Jeżeli na rysunku są styki i cewka, to nie jest tranzystor.
- "Tranzystorowe o wysokiej częstotliwości załączeń." – to typowa cecha wyjść tranzystorowych (brak części mechanicznych pozwala na szybkie przełączanie). Jednak przy schemacie z przekaźnikiem wybór tranzystora jest błędem wynikającym z ignorowania symboliki.
- "Przekaźnikowe o wysokiej częstotliwości załączeń." – jest sprzeczne z praktycznym ograniczeniem przekaźników: szybkie załączanie przyspiesza zużycie styków i zwykle nie jest zalecane. W typowych zadaniach egzaminacyjnych "wysoka częstotliwość" wiąże się z wyjściami półprzewodnikowymi.
Wskazówka egzaminacyjna: najpierw rozpoznaj symbol elementu wykonawczego (cewka+styki vs tranzystor), a dopiero potem dopasuj cechę "mała/wysoka częstotliwość".
