KWALIFIKACJA ELE2 - CZERWIEC 2011



PYTANIE NR 28.

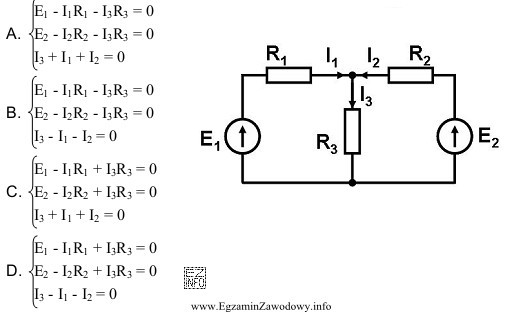

Który układ równań opisuje obwód przedstawiony na rysunku?
Który układ równań opisuje obwód przedstawiony
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest poprawna, ponieważ zawiera układ równań, który odpowiada prawom Kirchhoffa dla przedstawionego obwodu elektrycznego. Równania te opisują relacje między prądami w węźle oraz napięciami i prądami w oczkach obwodu.
