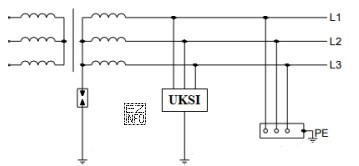

Układy sieciowe TN, TT i IT opisują przede wszystkim sposób połączenia punktu neutralnego źródła z ziemią oraz sposób realizacji przewodu ochronnego w instalacji odbiorczej. W zadaniu należy odczytać te informacje z przedstawionego schematu.
Dlaczego "IT" jest poprawne?
W układzie IT punkt neutralny źródła (najczęściej transformatora) jest izolowany od ziemi (brak bezpośredniego uziemienia) albo połączony z ziemią przez dużą impedancję. Jednocześnie części przewodzące dostępne urządzeń/instalacji są uziemione (często przez lokalne uziomy). To powoduje, że pojedyncze doziemienie zwykle nie wywołuje dużego prądu zwarciowego, a eksploatacyjnie istotny bywa nadzór stanu izolacji.
Dlaczego pozostałe odpowiedzi nie pasują do schematu IT?
- "TT" wymaga, aby punkt neutralny źródła był bezpośrednio uziemiony, a części dostępne instalacji miały osobne uziemienie (nie poprzez przewód ochronny pochodzący od źródła). Jeśli schemat pokazuje neutralny jako izolowany/połączony przez impedancję, to nie jest TT.
- "TN-S" oznacza układ, w którym neutralny źródła jest uziemiony, a w instalacji prowadzi się oddzielne przewody PE i N na całej długości. Gdy schemat nie pokazuje klasycznego połączenia neutralnego z ziemią oraz typowej struktury przewodów ochronnych charakterystycznej dla TN, nie wybiera się TN-S.
- "TN-C" to odmiana TN z przewodem PEN (funkcje ochronna i neutralna w jednym przewodzie). Jeśli na schemacie nie występuje przewód PEN i/lub nie ma typowego uziemienia neutralnego źródła jak w TN, to nie jest TN-C.
Wskazówka egzaminacyjna: przy rozpoznawaniu układu zawsze zacznij od strony źródła: sprawdź, czy punkt neutralny jest uziemiony bezpośrednio (TN/TT), czy izolowany/impedancyjny (IT). Dopiero potem analizuj, czy w instalacji jest PE, N, czy wspólny PEN.
